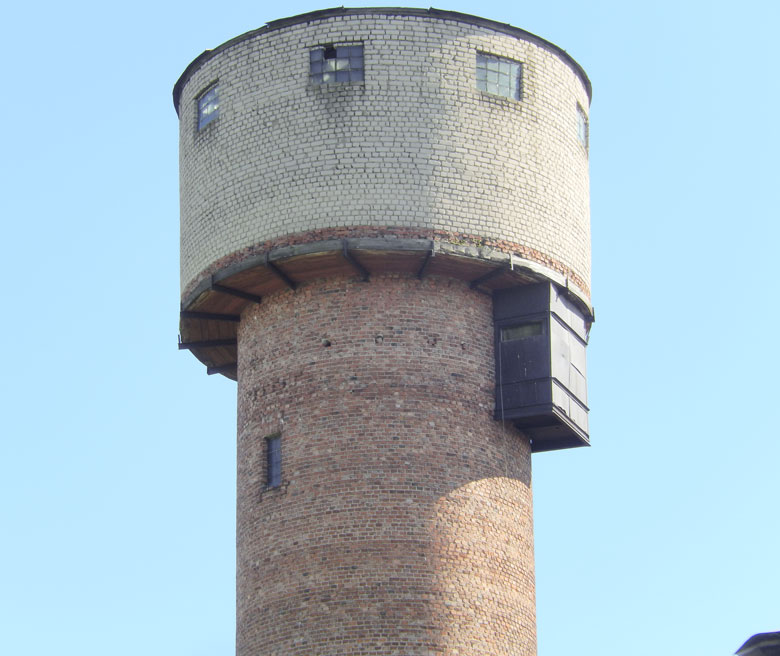

Целью обследования было выяснение технического состояния несущих и ограждающих конструкций водонапорной башни для ее капитального ремонта.

Для определения технического состояния конструкций было проведено комплексное обследование, включающее в себя гидрогеологические исследования почвы, обмерные работы, визуально-инструментальное обследование, прочностные исследования материалов несущих конструкций, камеральную обработку полученных результатов и написание технического заключения с рекомендациями по реконструкции водонапорной башни.

Гидрогеологические исследования грунта показали, что основанием для обследуемой конструкции являются пески мелкие и пылеватые, с малым модулем деформации, из чего следует, что данное основание сильно подвержено уплотнению, проседаниям и в целом является непригодным для капитального сооружения.

Откопка шурфа у стены водонапорной башни показала, что фундамент выполнен из бутового камня на известковом связующем, что в совокупности с пластичными грунтами может вызвать неравномерную осадку фундамента и снижению пространственной жесткости сооружения.

Детальное обследование конструкций водонапорной башни выявило следующие дефекты:

  • Крен башни на одну сторону. Угол крена около 3 градусов.
  • Отставание стены башни от фундамента с одной из сторон более чем на 20 сантиметров.
  • Вертикальные трещины осадочного характера в кирпичной кладке стен башни и в перемычках.
  • Отсутствие отмосток и гидроизоляции фундаментов в целом.
  • Подмывание незащищенного фундамента близлежащим ручьем и грунтовыми водами.
  • Большое количество дефектов кирпичной кладки: пустошовка, разрушение кирпичной кладки, неравномерная толщина связующего раствора и т.д.
  • Продольные трещины в деревянных распорных балках.
  • Практически полное разрушение кровли с последующим намоканием конструкций бака и вокруг него.
  • Повсеместная коррозия бака, труб, а так же лестниц и опорных площадок башни.

По совокупности всех факторов, выявленных в ходе обследования, было установлено, что конструкция водонапорной башни находится в аварийном состоянии и конструкции башни подлежат усилению и восстановлению, в частности стены подлежат частичному разбору и усилению, кровля и система водоснабжения - полной замене, фундаменты и основание - усилению путем цементации. Крен сооружения выправляется по специальной методике, позволяющей с наименьшими экономическими потерями восстановить конструкцию.
