Определение качества бруса, предназначенного для строительства дома, на соответствие нормативной документации

Определение качества бруса, предназначенного для строительства дома, на соответствие нормативной документации
Определение качества бруса, предназначенного для строительства дома, на соответствие нормативной документации

Содержание

  1. Введение
  2. Описание рассматриваемых деревянных изделий
  3. Описание конструкции деревянных изделий
  4. Результаты визуального осмотра на наличие пороков древесины
  5. Результаты проверки влажности
  6. Выводы
  7. Заключение
  8. Фотофиксация объекта

Введение

1.

Основание для проведения обследования.

Договор ...

2.

Заказчик обследования.

...

3.

Исполнители обследования.

ООО «ИнРегионГрупп».

4.

Время проведения обследования.

Работы по инженерно-техническому обследованию здания произведены ...

5.

Объект обследования.

Домокомплект бруса.

6.

Элементы, подлежащие обследованию.

Брус клееный профилированный.

7.

Цель обследования.

Определение качества бруса, предназначенного для строительства дома, на соответствие действующей нормативной строительной документации.

Определение соответствия поставленного клееного бруса техническим условиям №... приложения к договору №...

8.

Выполненный комплекс работ.

Произведен визуально-инструментальный осмотр клееного бруса на предмет соответствия техническим условиям №...

9.

Инструментальное обеспечение обследования, методика проведения испытаний.

Инструментально-визуальный осмотр произведён с использованием следующих приборов:

  • 5-ти метровой рулеткой измерительной металлической РГ-5 ГОСТ 7502-80;
  • Угольник металлический;
  • Влагомер
  • Фотоаппарат цифровой Саnon

10.

Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

  • Технические условия на поставленный брус №443-1 (приложение к договору №443).
  • Проект дома из клееного бруса.
  • Сертификаты на клей, применённый при изготовлении бруса.
  • Договор №...

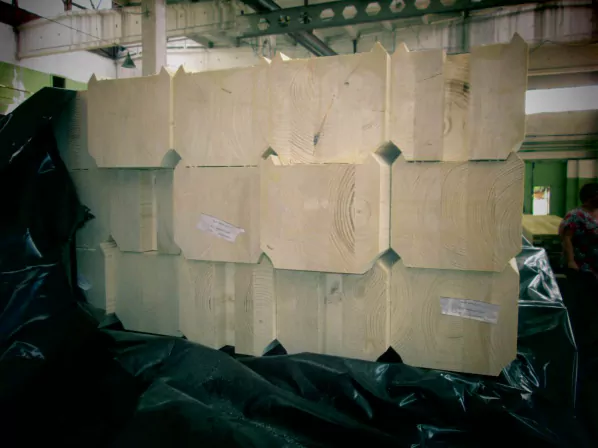

Общий вид

Общий вид

Описание рассматриваемых деревянных изделий

Рассматриваемые изделия заводского изготовления, являются конструктивными элементами одноквартирного жилого дома – стеновой профилированный брус, колонны, балки. Элементы изготовлены для последующей сборки по рабочему проекту одноквартирного жилого дома.

Деревянные изделия изготовлены из пиломатериалов хвойных пород, согласно техническим условиям, для изготовления изделий применяется древесина II сорта по ГОСТ 8486-86.

Описание конструкции деревянных изделий

1. Количество осмотренных изделий.

32 шт.

2. Конструкция и отдельные части, применённые для изготовления деревянных изделий.

Клееный профилированный брус, состоит из 5-ти ламелей тангенсального распила.

Длина изделий от 6000мм (колонны) до 12000мм (стеновой брус).



3. Вид соединения деревянных изделий.

Сечение клееного (стенового) бруса выполнено из пяти ламелей, размерами 185(h)х40мм, соединенных клеевым соединением по ширине ламели на гладкую фугу по ГОСТ 9330-76 (тип соединения К6 по ГОСТ 9330-76) в единое изделие ¾ стеновой брус сечением 185(h)х200мм (b).

На верхней и нижней плоскости бруса, перпендикулярно ширине ламелей, выполнено профилирование («Финский профиль»), для создания шва с необходимыми для эксплуатации теплотехническими характеристиками и воздухопроницаемостью.

По длине ламели срощены при помощи вертикального зубчатого шипа, для изготовления ламелей общей длиной 9000-12000мм, что допускается по ГОСТ 11047-90 и ГОСТ 20850-84.

В соответствии с ГОСТ 11047-90

1.9. Детали изготавливают цельными или клееными по длине и сечению. Склеивание по сечению должно производиться на гладкую фугу по ГОСТ 9330, а по длине-на зубчатый шип по ГОСТ 19414.

В соответствии с ГОСТ 19414 п.1.5

1.5. Нормативное значение прочности зубчатого клеевого соединения, его вид и водостойкость клеевых соединений устанавливают в технических требованиях на продукцию.

В соответствии с ГОСТ 20850-84

1.8. Слои могут быть как цельными, так и склеенными по длине и ширине. Допускается применять слои, не склеенные по ширине, если стыки в соседних слоях смещены на 40 мм и более, а зазор между кромками не превышает 1,5 мм.

Слои для элементов несущих конструкций, а также элементов каркаса ограждающих конструкций склеиваются по длине с помощью зубчатых соединений по ГОСТ 19414-79.

В соответствии с ГОСТ 11047-90 вид шипа относится к вертикальному, длина зубьев шипа составляет 14мм, шаг шипов 4мм. В соответствии с ГОСТ 11047-90 максимальное удельное торцевое давление не должно превышать 11МПа.

Технические требования к зубчатому соединению по ГОСТ 19414 предоставлены в приложении 1 к данному техническому отчёту.

4. Материал деревянных изделий.

Деревянные изделия изготовлены из древесины ели.

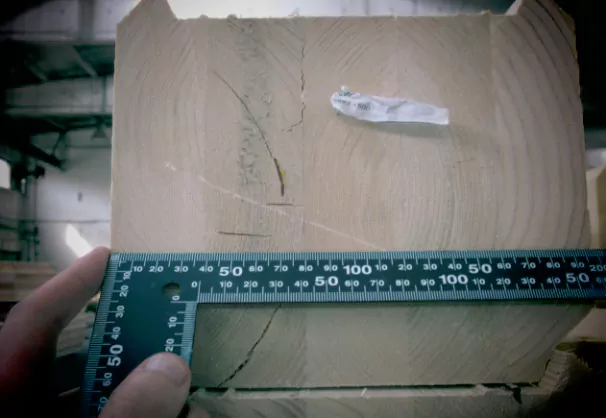

Торцевые трещины усушки и пластевые трещины

Торцевые трещины усушки и пластевые трещины

Результаты визуального осмотра на наличие пороков древесины

Вид порока, обнаруженного при проведении обследования и его классификация, в соответствии с ГОСТ 2140-81

Соответствие техническим условиям завода изготовителя

Соответствие ГОСТ 11047-90

Примечание (извлечение из ГОСТ 11047-90)

Торцевые трещины пластевые и трещины усушки на внутренней ламели.

Соответствует

Не соответствует

Допускаются на одном торце, длиной в долях ширины пиломатериала, не более: 1/2.

Сучки кромочные на наружной ламели

Соответствует

Соответствует

Кромочные: на пиломатериалах толщиной до 40мм допускаются размером в долях ширины стороны не более: 2/3.

Кромочный сшивной сучёк.

Соответствует

Соответствует

Кромочные: на пиломатериалах толщиной до 40мм допускаются размером в долях ширины стороны не более: 2/3.

Кармашки.

Соответствует

Соответствует

Допускаются на любом однометровом участке длины пиломатериала в шт., не более: 2.

Метиковая торцевая трещина на внутренней ламели.

Соответствует

Не соответствует

Допускаются на одном торце длиной в долях ширины пиломатериала, не более: 1/2.

Сучки здоровые.

Соответствует

Соответствует

Допускаются размером в долях ширины стороны и в количестве на любом однометровом участке длины на каждой из сторон, не более: 1/3 4 шт.

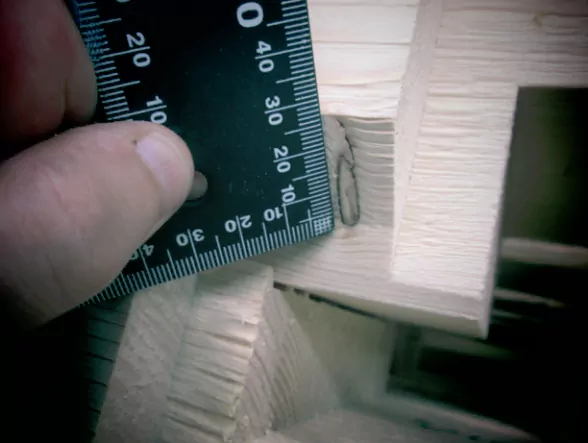

Кромочный сучок
Кромочный сучок

Результаты проверки влажности

В соответствии с ГОСТ 20850-84 п.1.9 Извлечение

1.9. Влажность древесины конструкций при их изготовлении и приемке должна быть в пределах (12±3)%.

На момент проведения обследования влажность измерялась в изделиях после их приёмки, изделия хранились на складе.

Место измерения влажности

№ измерения

Температура воздуха

Влажность воздуха, %

Влажность древесины, %

Наружная ламель

1

29.7

41.8

10.9

Наружная ламель

2

29.4

40.4

14.9

Внутренняя ламель (торец ламели)

3

29.4

42.9

11.8

Внутренняя ламель (торец ламели)

4

29.6

43.4

10.4

Наружная ламель

5

29.7

45

13.9

Внутренняя ламель (торец ламели)

6

29.4

42.4

12.0

Наружная ламель

7

29.2

42.4

10.3

Наружная ламель

7

29.5

43.8

15.1

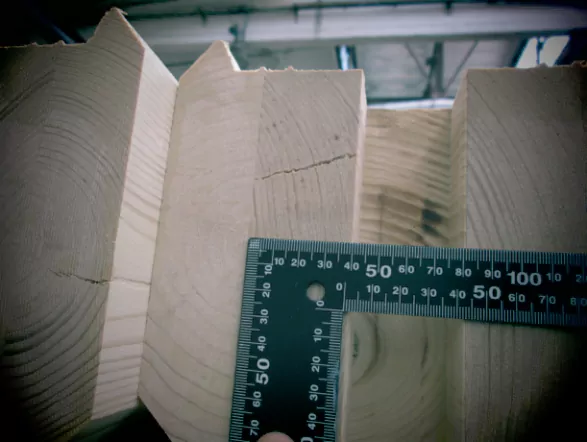

Торцевые трещины

Торцевые трещины

Выводы

В результате проведенного инструментально-визуального обследования можно сделать следующие выводы:

  1. Обследуемые изделия – клееный профилированный брус, выполнен из отдельных строганных слоёв (ламелей), склеенных по ширине на гладкую фугу и срощенных наружных и внутренних ламелей по длине. Длина изделий от 6000мм до 12000мм. Сечение бруса, предназначенного для сборки стен ¾ 185мм(высота) х 200мм(ширина). Изделия заводского изготовления, предназначены для сборки из них одноквартирного жилого дома, по выполненному рабочему проекту.
  2. В соответствии с нормами ГОСТ 20850-84 выполненные соединения (клеевое соединение ламелей на гладкую фугу и сращивание по длине зубчатым шипом) допускается выполнять при изготовлении клееных изделий. Расположение соединения на внутренних или наружных ламелях не регламентируется. В соответствии с п.1.1 1.5 ГОСТ 11047-90 установлены технические характеристики на зубчатый шов, согласно п1.1, таблице 1 и п.1.5 технические характеристики зубчатого шва могут устанавливаться заводом-изготовителем. В предоставленной документации (технические условия №433) завода-изготовителя установленные технические характеристики зубчатого шва и его расположения не регламентированы.
  3. В соответствии с предоставленными техническими условиями на изделие №433-1 п.2.2 клееные конструкции состоят из строганых изделий (ламелей), cклееных по толщине и ширине на гладкую фугу, по ГОСТ 9330-76. В соответствии с ГОСТ 18288-87 толщина изделий классифицируется как размер пиломатериала, определяемый расстоянием между пластями в установленном для измерения месте, в направлении, перпендикулярном пластям. По факту соединение ламелей осуществлено по пласти (ширине сечения пиломатериала). Вследствие этого обследованный брус не соответствует п.2.2 технических условий №433-1.
  4. При визуальном контроле зафиксированы пороки древесины, в виде трещин на торцевых плоскостях ламели, не соответствующие ГОСТ 11047-90.

Заключение

Обследуемый клееный брус сечением 185х200мм соответствует ГОСТ 9330-76, ГОСТ 20850-84, но не соответствует п.2.2 Технических условий №443-1

Фотофиксация объекта

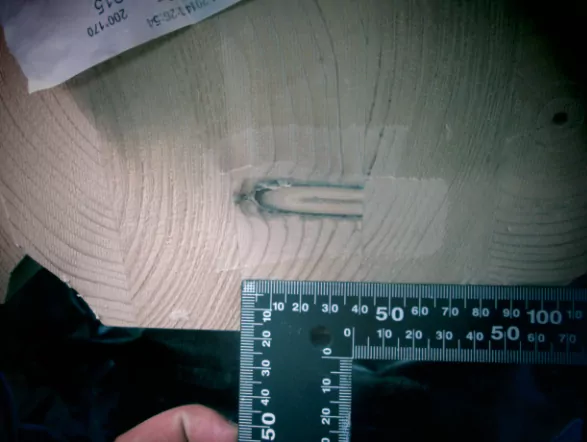

Сшивной сучок

Сшивной сучок

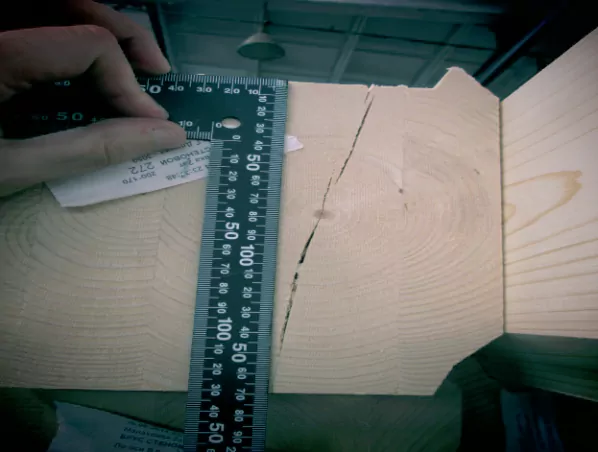

Метиковая трещина

Метиковая трещина

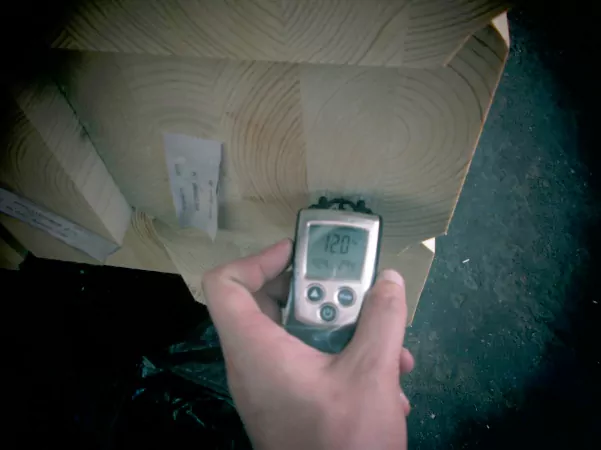

Измерение влажности ламелей

Измерение влажности ламелей
