Содержание

  1. Введение
  2. Характеристика объекта
  3. Условия эксплуатации конструкции
  4. Результат обследования несущих и ограждающих конструкций
  5. Результат обследования фундамента
  6. Результат обследования конструкции колонн
  7. Общие выводы
  8. Результаты инструментального контроля.
  9. Результаты проверки прочности бетона фундамента ультразвуковым методом.
  10. Испытания прибором «Отрыв со скалыванием»
  11. Заключение по обследованию технического состояния объекта
  12. Графические материалы

Введение

1. Основание для проведения обследования.

Договор № 142-17

2. Заказчик обследования.

Индивидуальный предприниматель ..., свидетельство о государственной регистрации ..., выдано МИ МНС России № 46 по г. Москве 24.09.2004 г.

3. Исполнители обследования.

ООО «ИнРегионГрупп».

4. Время проведения обследования.

Работы по инженерно-техническому обследованию произведены в октябре 2018г.

5. Объект обследования.

Здание, расположенное по адресу: ...

6. Элементы, подлежащие обследованию.

  • Фундамент.
  • Существующие железобетонные колонны.

7. Цель обследования.

Целью работ по выполнению технического обследования является визуально-инструментальное обследование фундамента и колонн здания.

В состав отчета, по итогам обследования объекта, вошли:

  • Оценка технического состояния конструкции фундамента (категория технического состояния).
  • Описание конструкции фундамента.
  • Описание конструкции колонн.
  • Инструментальное исследование фундамента для определения прочности.
  • Фотоотчет.
  • Графические материалы.

8. Выполненный комплекс работ.

Выполненные работы на объекте:

  • Выполнена прохода из 1-го шурфа для осмотра конструкции фундамента.
  • Выполнен визуальный и детальный осмотр конструкции фундамента из 1 шурфа.
  • Произведена фотофиксация объекта и этапов обследования.
  • Выполнен инструментальный контроль.
  • Произведен отбор грунта непосредственно под подошвой фундамента.
  • Произведен контроль физико-механических характеристик материала фундамента и колонн.
  • Выполнен зондаж колонн для осмотра армирования колонн.

9. Инструментальное обеспечение обследования, методика проведения испытаний.

Съемка геометрических параметров и прочностных характеристик конструкций выполнена приборами:

  • 5-ти метровой рулеткой измерительной металлической.
  • Дальномер лазерный.
  • Трещиномер-шаблон.
  • Линейка измерительная.
  • Штангенциркуль.
  • Ультразвуковой тестер бетона УКС-МГ4.
  • Прибор для испытания бетона на прочность ПОС (отрыв со скалыванием).
  • Металлоискатель Bosh.

10. Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

Все работы выполнены в соответствии с ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». Настоящие стандарты и правила предназначены для применения в строительстве при проведении обследований и мониторинга технического состояния зданий и сооружений, при разработке заданий на проектирование и разработке проектной документации, и не устанавливают требований к проектированию мероприятий по устранению выявленных недостатков в грунтовых массивах, конструкциях, их элементах и соединениях, а также к проектированию мероприятий по восстановлению, усилению и капитальному ремонту объекта.

Классификация технического состояния конструкций приведена в соответствии с ГОСТ 31937-2011, для оценки технического состояния предусмотрено четыре категории, характеризующие состояние конструкций здания:

Нормативное техническое состояние: Категория технического состояния, при котором количественные и качественные значения параметров всех критериев оценки технического состояния строительных конструкций зданий и сооружений, включая состояние грунтов основания, соответствуют установленным в проектной документации значениям, с учетом пределов их изменения.

Работоспособное техническое состояние: Категория технического состояния, при которой некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях эксплуатации не приводят к нарушению работоспособности, и необходимая несущая способность конструкций и грунтов основания, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно-работоспособное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).

Аварийное состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения и (или) характеризующаяся кренами, которые могут вызвать потерю устойчивости объекта.

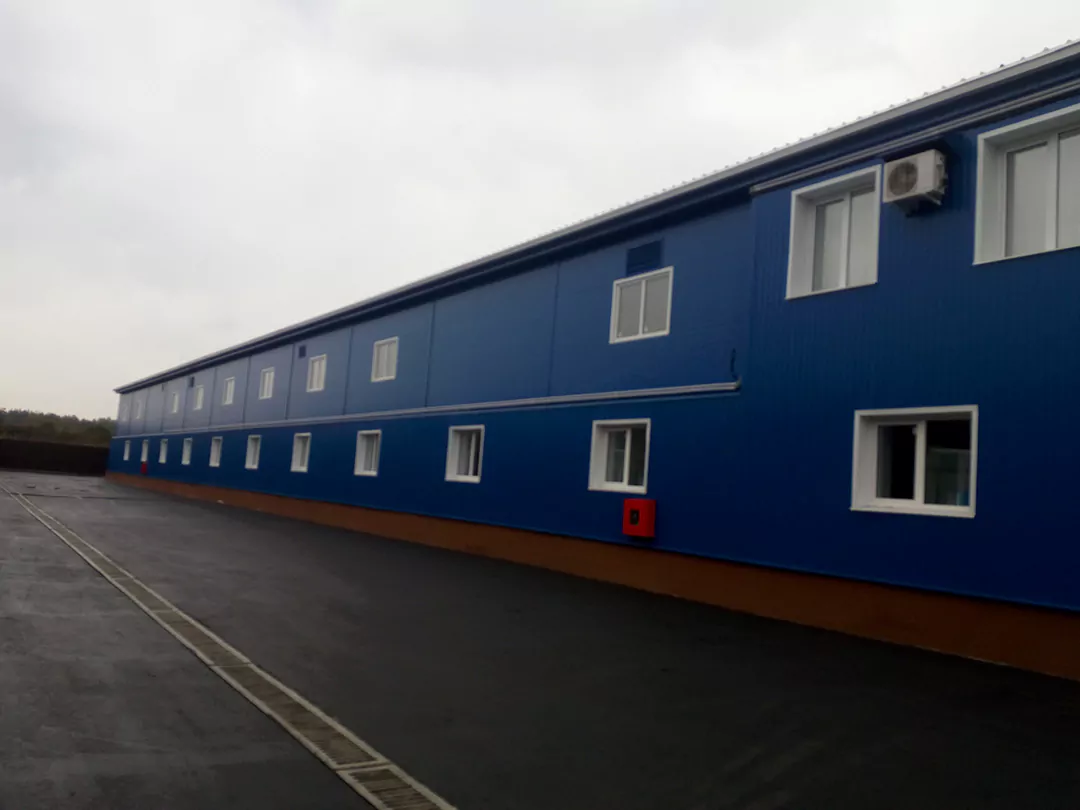

 Общий вид здания
Общий вид здания

Характеристика объекта

1. Назначение здания.

Производственно-складской комплекс.

2. Объемно-планировочное решение здания.

Здание одноэтажное, с антресолью, выполненное по каркасной схеме, с железобетонными колонами, металлическими колоннами, фермами и и балками каркаса. Размеры здания 78.6м х 21.6м.

Административная часть здания расположена в осях 1-3/Г-Е, на отметке +3.300 выполнена антресоль. Производственная часть одноэтажная, выполнена в осях 4-14/ Г-Е.

В процессе реконструкции произведено изменение конфигурации и высоты здания, замене железобетонных балок и плит покрытия на стропильные фермы и кровлю из «сэндвич» панелей. Увеличение высоты здания произведено путем наращивания существующих железобетонных колонн наружных стен металлическими колоннами.

После реконструкции здание представляет собой здание, имеющее несущий каркас из стальных прокатных профилей, состоящий из следующих элементов:

  • колонн из горячекатаных профилей;
  • стропильных ферм покрытия из горячекатаных профилей;
  • прогонов из профилей гнутых замкнутых по стропильным балкам покрытия;
  • системы вертикальных и горизонтальных связей.

По существующим железобетонным колоннам произведено устройство перекрытия антресоли из стальных балок и монолитной железобетонной плиты в административной части и монтаж стальных колонн и ферм каркаса по всему периметру здания.

По металлическим колоннам произведен монтаж стен из «сэндвич» панелей толщиной 150мм. По существующим бетонным панелям стен произведено устройство теплоизоляции из минераловатных плит, толщиной 50мм с облицовкой из профилированного листа.

Наружные стены в административной части на 2-м этаже выполнены из керамзитобетонных блоков с теплоизоляцией из минераловатных плит и обшивки из профилированных листов.

3. Год постройки

Реконструкция здания выполнена в 2018г.

4. Описание несущих и ограждающих конструкций:

а) несущие стены;

Стены самонесущие, многослойные.

В осях 1-14/Е, 1-14/Г, Г-E/1, Г-E/14 на отметке 0,000-3,300 стены выполнены из бетонных рядовых панелей толщиной 400мм, теплоизоляции 50мм и обшивки из профилированного листа.

В осях 4-14/Е, 4-14/Г, Г-E/1, Г-E/14 на отметке 3,300-7.850м стены выполнены из «сендвич» панелей с теплоизоляцией из минеральной плиты. Толщина 150мм.

В осях Г-E/1, Г-1/3, E-1/3 в уровне 2-го этажа стены выполнены из керамзитобетонных блоков с теплоизоляцией из минеральной плиты, толщиной 50мм с обшивкой из профилированного листа.

б) перегородки;

Каркасные, из ГКЛ.

в) фундаменты;

Столбчатые, стаканного типа.

г) диски перекрытий и покрытия;

В осях 1-3/Г-Е на отметке +3.300 перекрытие выполнено из монолитной железобетонной плиты толщиной 150мм, по стальным балкам.

Крыша здания двухскатная. Покрытие выполнено из кровельных панелей с теплоизоляцией из минеральной плиты по стальным прогонам и фермам каркаса. Толщина 150мм.

д) кровля.

Покрытие кровли имеет уклон 10 град., с наружным водостоком.

5. Отделка помещений изнутри.

Стены оштукатурены и покрашены, в сан. узлах облицованы плиткой.

6. Пространственная жесткость здания

Пространственная жесткость обеспечивается за счет стропильных ферм, диска перекрытия, прогонов, связей и колонн каркаса.

7. Оконные и дверные заполнения.

Окна выполнены в наружных стенах из стеклопакетов в ПВХ профилях. Дверные блоки – металлические.

8. Основные данные архивных материалов.

Проект АР 19-17.

Проект КМ 19-17.

9. Перекрытие над подвалом или полуподвалом.

Без подвала.

10. Чердачные перекрытия (покрытие).

Без чердачного помещения.

12. Состояние здания по наружному виду:

а) выветривание материала стен, столбов;

б) деформации и состояние наружной отделки;

в) состояние цоколя;

а) Отсутствует.

б) Деформаций не зафиксировано. Состояние наружной отделки работоспособное.

в) В работоспособном состоянии.

13. Благоустройство участка (планировка двора, наличие и состояние отмосток).

Выполнена асфальтовая отмостка по периметру здания.

Отвод поверхностных вод осуществляется по асфальтовой дороге вдоль здания.

14. Фасады.

Из профилированного листа синего и белого цвета, цоколь черный.

15. Балконы, эркеры, карнизы и др. выступающие элементы фасадов.

Отсутствуют.

16. Лестницы.

Двухмаршевые железобетонные лестницы в административной части.

17. Уровень ответственности.

Согласно ГОСТ Р54257-2010, табл. №1, примерный срок службы сооружения − не менее 50 лет. Здание относится к уровню 2 − нормальному уровню ответственности.

Условия эксплуатации конструкции

1. Условия эксплуатации ограждающих конструкций.

По условию эксплуатации влажностный режим помещений можно отнести к нормальному режиму эксплуатации.

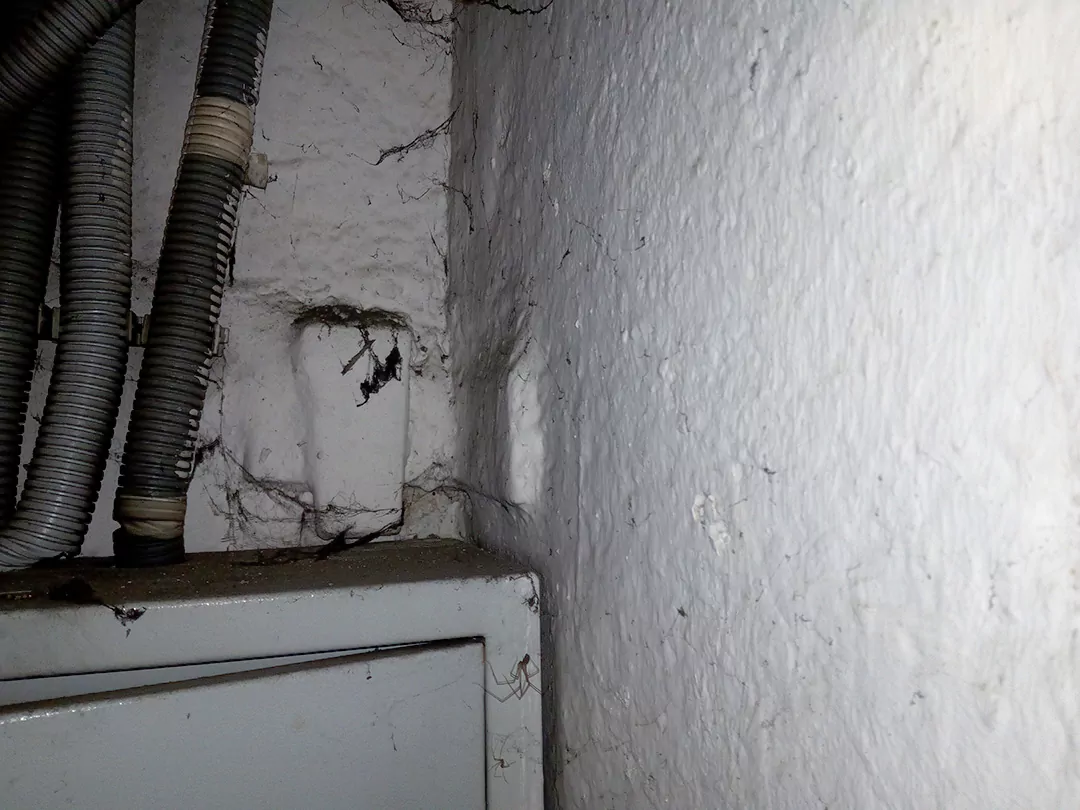

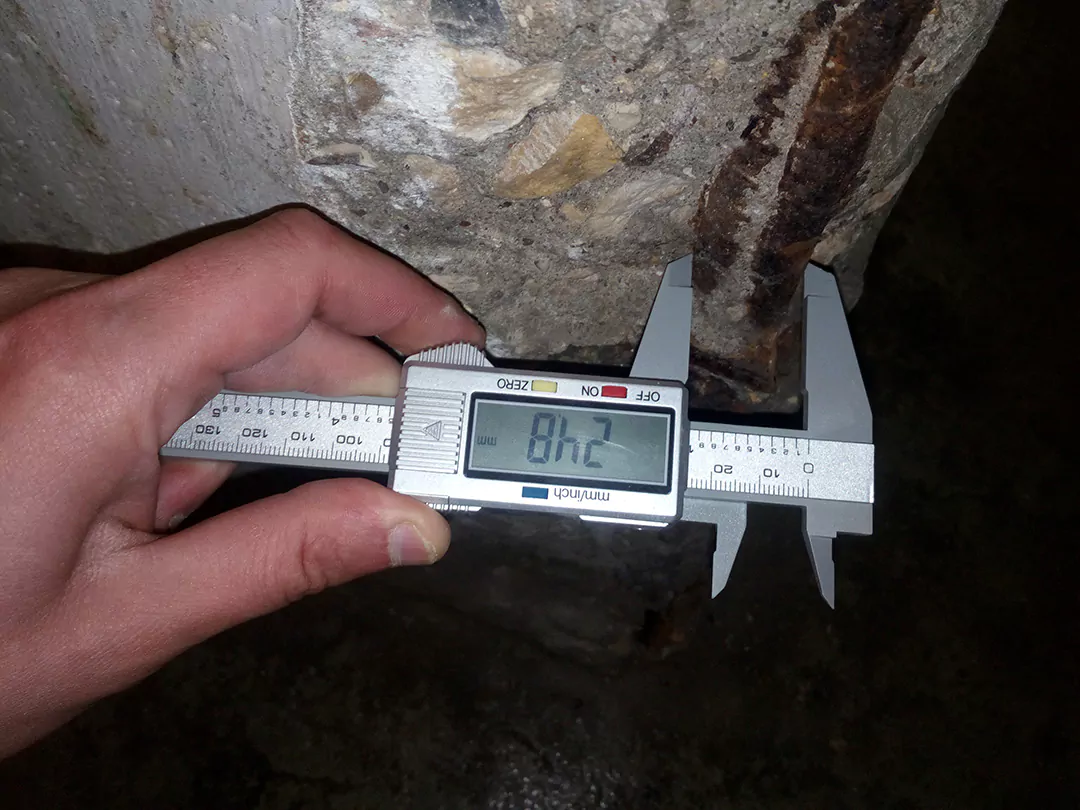

Зондаж колонн для определения армирования
Зондаж колонн для определения армирования

Результат обследования несущих и ограждающих конструкций

Результат обследования фундамента

1. Количество выполненных шурфов для проведения обследования.

1 шурф.

2. Конструкция и материалы цоколя и фундамента.

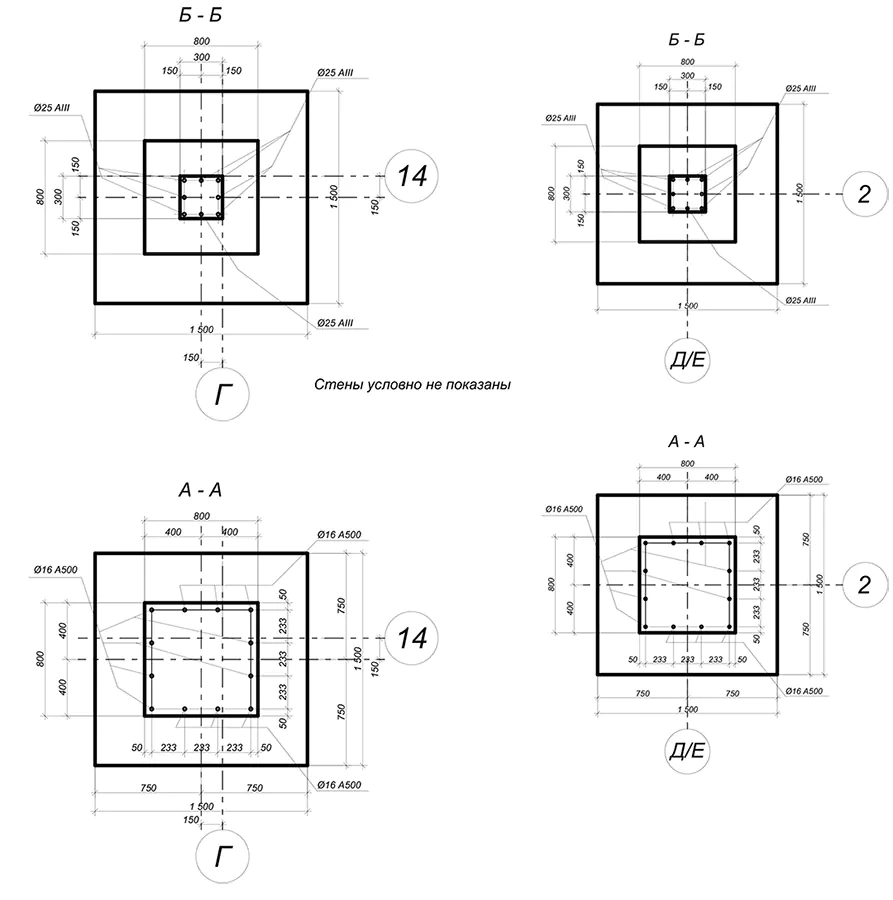

Фундамент здания – столбчатый, стаканного типа, с развитой плитной частью из монолитного бетона.

Размеры плитной части: высота 600мм, сечение 1500 х 1500мм.

Размеры столбчатой части: высота 1500мм, сечение 800 х 800мм.

Армирование фундамента выполнено из 8-ми продольных стержней диаметром 16мм.

На фундамент опирается колонна каркаса сечением 300х300мм. Схема соединения - жесткая заделка колонны в тело фундамента.

Стеновые панели наружных стен установлены на фундаментные балки.

3. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д.

Бетон тяжелый, плотностью 2400кг/м3.

4. Глубина залегания:

а) От земли.

2,7м.

б) От пола.

2,9м от пола 1-го этажа (отметка 0.000).

5. Горизонтальная и вертикальная гидроизоляция.

Вертикальная гидроизоляция отсутствует.

6. Дефекты, выявленные при обследовании.

Дефекты в габаритах обследования (в подвале) в виде осадочных трещин, следов разрушений и т.п. отсутствуют.

7. Прочностные характеристики материалов.

По результатам ультразвукового контроля прочности установлено, что среднестатистическая прочность, бетона столбчатого фундамента составляет 34,4МПа. Класс бетона В25.

8. Грунты основания, наличие грунтовых вод в основании.

Грунтами основанием пола служат пески, средней крупности со следующими характеристиками:

  • плотность 1,74г/см3,
  • коэффициент пористости 0,550,

В соответствии с Таблицей А.1 нормативное значение удельного сцепления, угла внутреннего трения и модуля деформации для песков средней крупности будут следующие:

  • угол внутреннего трения 38 градусов,
  • удельное сцепление 0,002МПа,
  • модуль деформации 40МПа.

Грунтовые воды до глубины 3м от поверхности земли не вскрыты.

9. Техническое состояние фундаментов и стен цоколя.

Техническое состояние фундамента и можно оценивать как работоспособное.

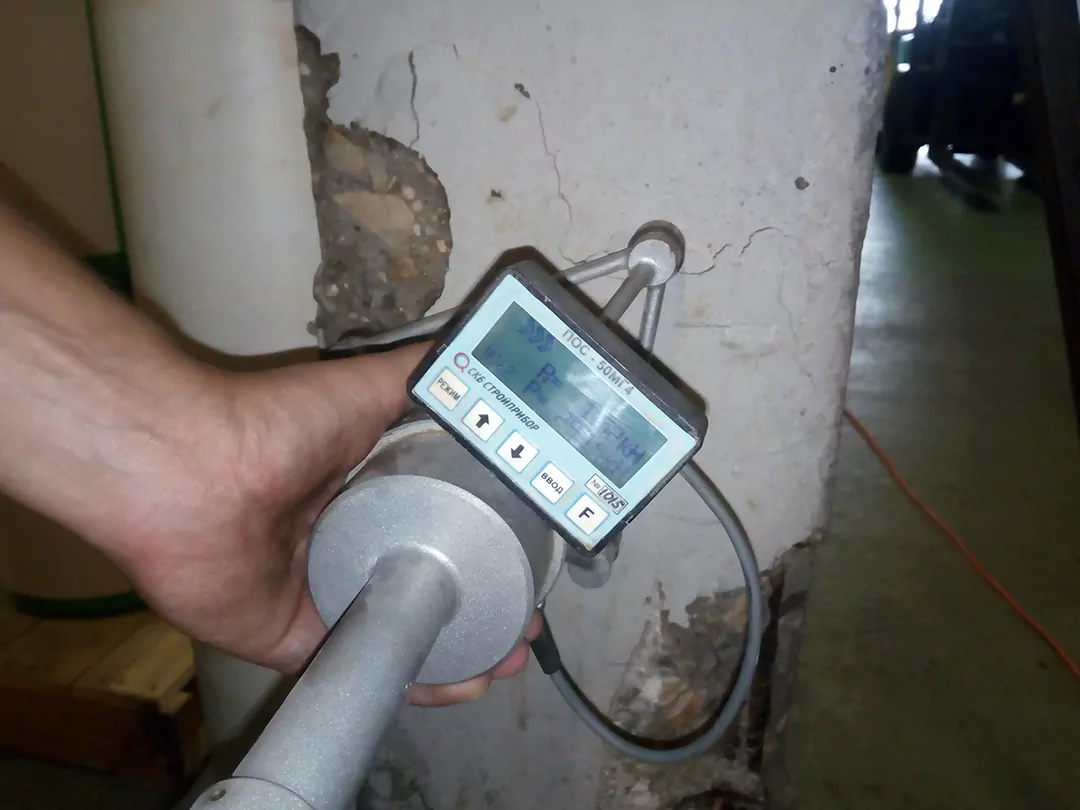

Определение прочности бетона колонн методом отрыва со скалыванием
Определение прочности бетона колонн методом отрыва со скалыванием

Результат обследования конструкции колонн

1. Конструкция колонн.

Железобетонные сборные колонны установлены с шагом 6м в продольном направлении и 2-мя пролетами по 6м в поперечном направлении здания.

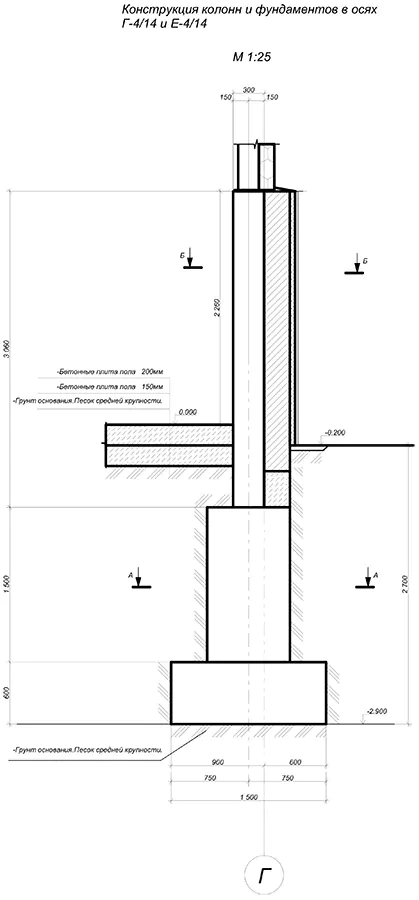

Колонны крайних рядов каркаса в осях 1-14/Е, 1-14/Г имеют сечение 300х300мм. Высота колонн 3060мм. Расчётная высота от поверхности плиты пола на отметке 0.000м составляет 2260мм. На существующие железобетонные колонны в процессе реконструкции установлены колонны из горячекатаных профилей сечением 200х200мм.

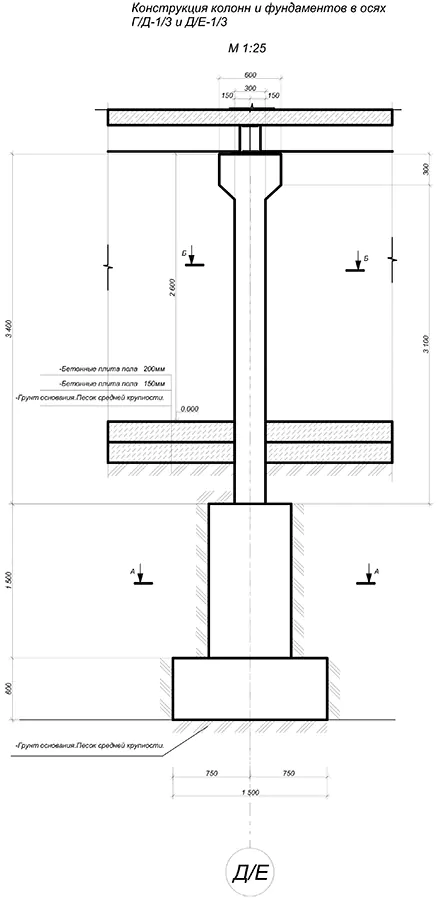

Колонны центральных рядов каркаса выполнены с консолями в верхней части колонн. В процессе реконструкции колонны в производственной части здания были демонтированы (оси 4-14/Г-Е), в административной части здания на существующие железобетонные колонны установлены металлические колонны, из горячекатаных профилей сечением 200х200мм (оси Д/E-Г/Д – 2-3). Существующие колонны также воспринимают нагрузку от перекрытия антресоли административной части здания.

По результатам произведённых зондажей установлено: рабочая продольная арматура колонн выполнена из 8-ми стержней диаметром 25мм, поперечное армирование выполнено из стержней класса А-1 диаметром 8мм, шаг стержней 100мм.

2. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д

Бетон тяжелый, плотностью 2400кг/м3.

6. Дефекты, выявленные при обследовании.

Дефекты отсутствуют.

7. Техническое состояние.

Техническое состояние бетонной плиты пола оценивается как работоспособное.



Общие выводы

В результате проведенного детального визуально-инструментального обследования технического состояния колонн и фундаментов, производственно-складского здания, расположенное по адресу: ... можно сделать следующие выводы:

1. Существующее здание одноэтажное производственное, в 2018г произведена реконструкция здания с изменением объемно-планировочных показателей и увеличением высоты здания, за счёт монтажа на существующие железобетонные колонны и фундаменты металлического каркаса, устройством перекрытия антресоли в осях 1-3/Г-Е и демонтажем существующих железобетонных балок и плит покрытия, а также части колонн в осях 4-14/Д/Е-Г/Е. Согласно ФЗ №384 от 01.07.2010 «Технический регламент о безопасности зданий и сооружений» здание относится к сооружениям нормального уровня ответственности.

2. Конструктивно, здание выполнено по каркасной схеме, с железобетонными колоннами до отметки +2.260м в осях 1-14/Г и 1-14/E и +.2.600 в осях 2-3/Д/Е-Г/Е и стальным каркасом состоящим из следующих элементов:

  • колонн из горячекатаных профилей;
  • стропильных ферм покрытия из горячекатаных профилей;
  • прогонов из профилей гнутых замкнутых по стропильным балкам покрытия;
  • системы вертикальных и горизонтальных связей.

3. В осях 1-3/Г-Е по существующим железобетонным колоннам произведено устройство перекрытия антресоли из стальных балок и монолитной железобетонной плиты. По металлическим колоннам произведен монтаж стен из «сэндвич» панелей толщиной 150мм. По существующим бетонным панелям стен произведено устройство теплоизоляции из минераловатных плит, толщиной 50мм с облицовкой из профилированного листа.

4. Фундаменты здания – столбчатый, стаканного типа с развитой плитной частью из монолитного бетона, размеры плитной части: высота 600мм, сечение 1500 х 1500мм. Размеры столбчатой части: высота 1500мм, сечение 800 х 800мм. Глубина залегания фундамента от пола производственного помещения (отметка 0.000м) 2,900мм от отмостки 2,700мм.

5. Грунтами основания фундамента являются пески средней крупности. Грунтовые воды на период обследования в шурфе (на глубине 50см от подошвы фундамента) не обнаружены.

6. Техническое состояние фундаментов оценивается как работоспособное. Критических дефектов, в виде деформаций, осадочных трещин в стенах, не обнаружено.

7. Прочность бетона монолитного фундамента соответствует классу бетона по прочности В25.

8. Металлические колонны каркаса здания, возведённого в процессе реконструкции, опираются на существующие железобетонные сборные колонны производственного здания, построенного до реконструкции в 2018г. Сечение железобетонных колонн 300х300мм. Колонны установлены с шагом 6м в продольном направлении и 2-мя пролетами по 6м в поперечном направлении здания. По результатам произведенных зондажей установлено: рабочая продольная арматура колонн выполнена из 8-ми стержней диаметром 25мм, поперечное армирование выполнено из стержней класса А-1 диаметром 8мм, шаг стержней 100мм. Прочность бетона монолитного фундамента соответствует классу бетона по прочности В40.

9. Техническое состояние колонн оценивается как работоспособное.

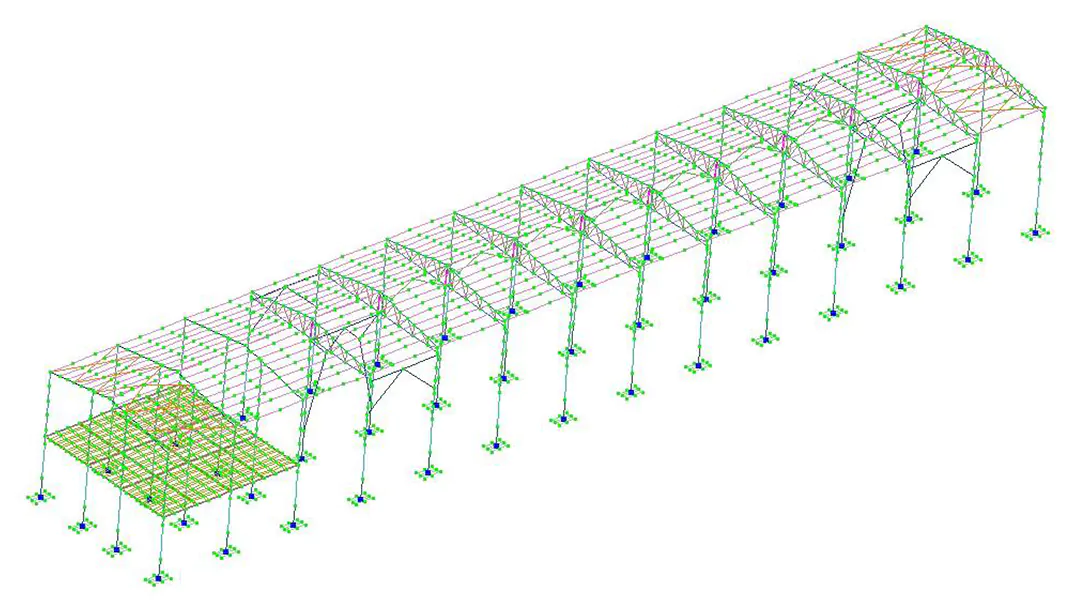

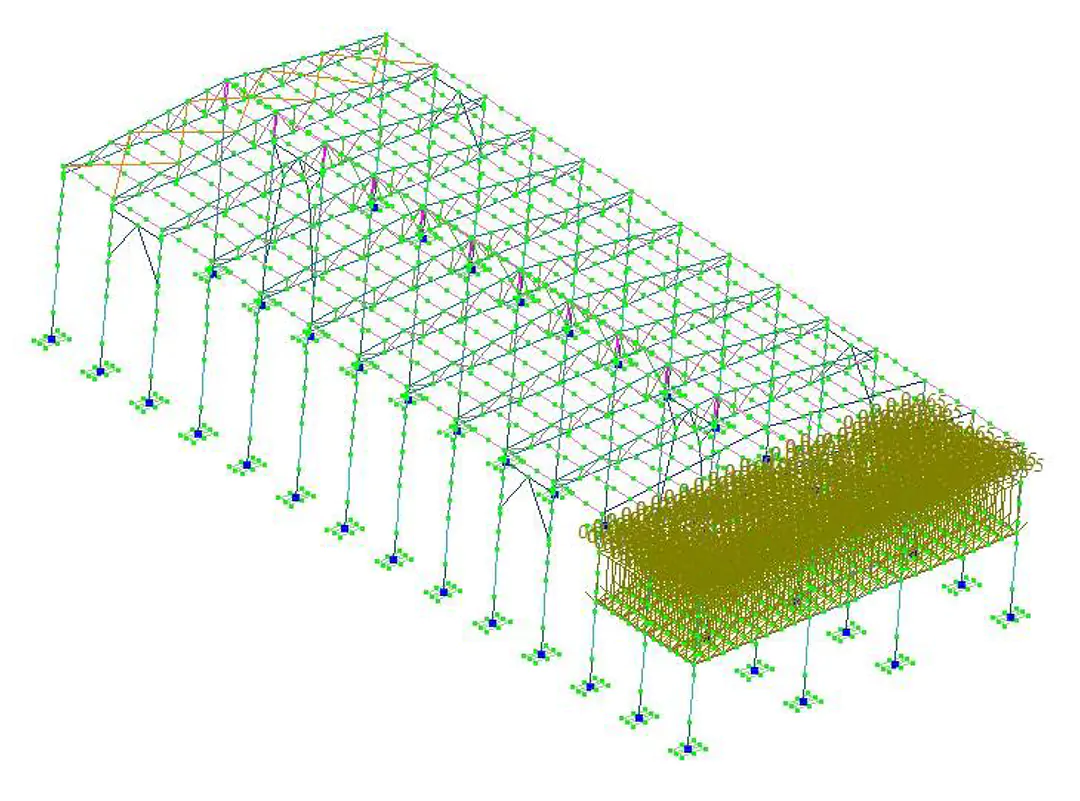

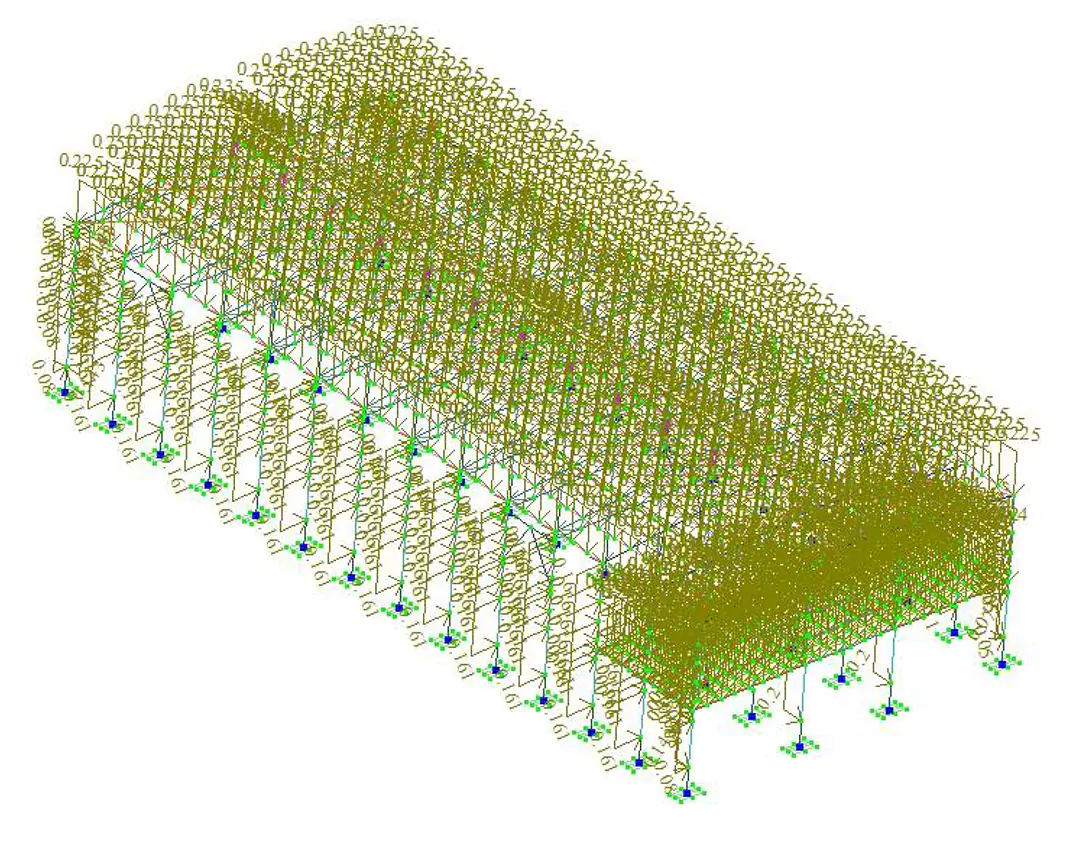

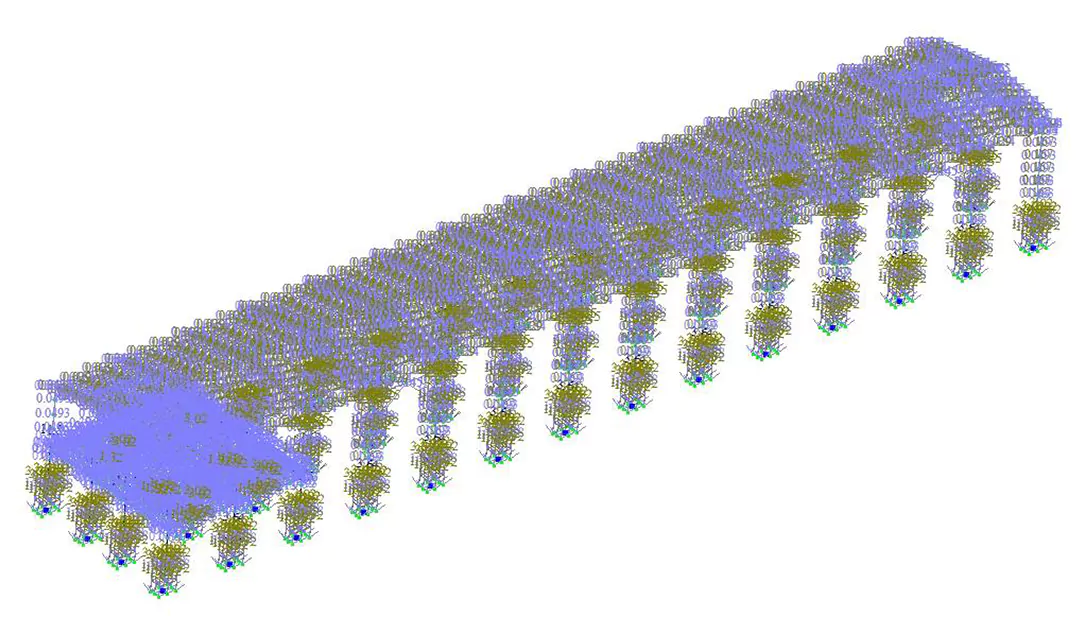

10. По результатам проведенных поверочных расчетов существующих железобетонных колонн и фундаментов, которые имеют максимальные усилия от действия дополнительной полной нагрузки при всех загружениях от стального каркаса и перекрытия антресоли установлено:

  • Несущая способность крайних колонн в осях Г-1/14 и Е-1/14 обеспечена. Несущая способность колонн будет использована на 26,4%.
  • Несущая способность центральных колонн в осях 2-Д/Е-Г/Е и 3-Д/Е-Г/Е обеспечена. Несущая способность колонн в осях 2-Д/Е-Г/Е будет использована на 48,8%, в осях 2-Д/Е-Г/Е на 46,2%.
  • Несущая способность фундамента в осях 2-Д/Е обеспечена. Несущая способность фундамента будет использована на 42,8%.
  • Расчетное сопротивление грунта основания R=47,219т/м2 выше нагрузки на грунт в 22,4т/м2.

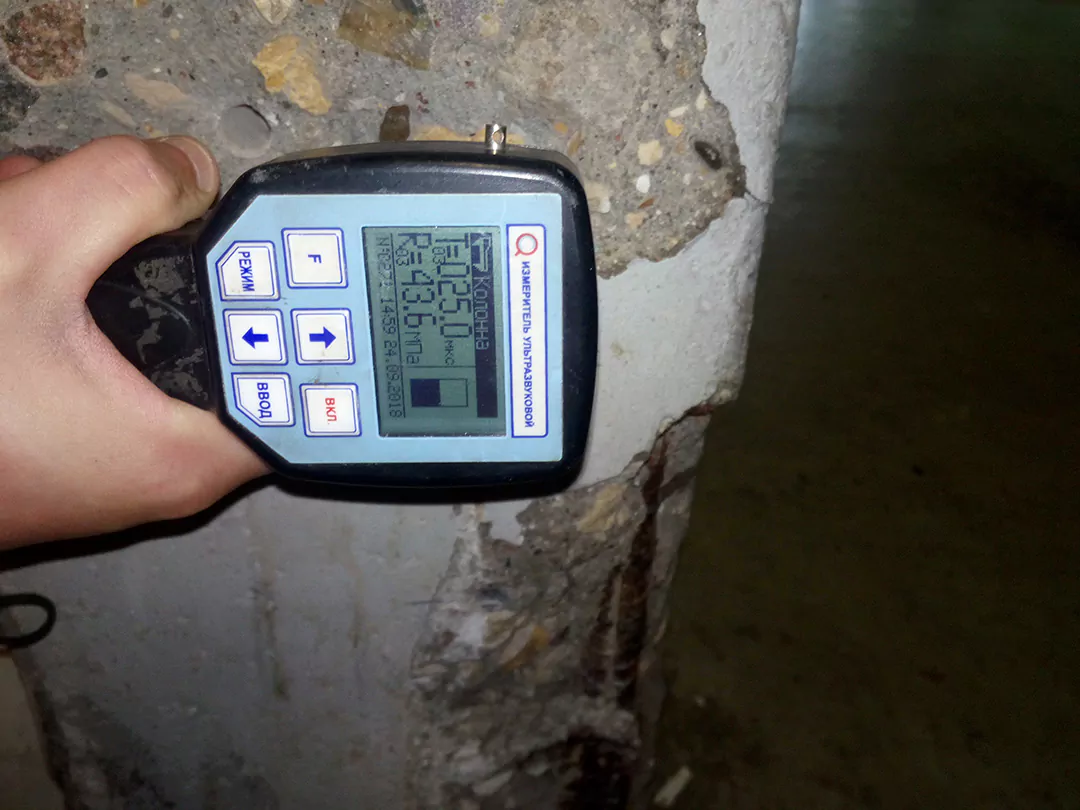

Определение прочности бетона колонн ультразвуковым методом
Определение прочности бетона колонн ультразвуковым методом

Результаты инструментального контроля.

Результаты проверки прочности бетона фундамента ультразвуковым методом.



Наименование конструкции. Место измерения.

Результаты проверки прочности бетона ультразвуковым методом

Фактическая прочность бетона МПа

Класс бетона по ГОСТ 26633-91

1



Время V

Прочность МПа

Средняя прочность



2

Столбчатый фундамент

Шурф №1

029,5

30,8

34.33

В25

3

027,4

36.2





4

027,0

36.0





Испытания прибором «Отрыв со скалыванием»



Наименование конструкции Место измерения

Результаты проверки прочности бетона ультразвуковым методом



Результаты проверки прочности бетона метод отрыва со скалыванием

МПа

Фактическая прочность бетона МПа

Класс бетона

1



Время V

Прочность МПа

Средняя прочность







2

Колонна в осях 2-Д/Е

022,6

52.5

58.06

62.05

58.45



В40

3



020,7

61.1









4



021

60









5

Колонна в осях 3-Д/Е

020,8

60.6

60.3

60.96

57.42



В40

6



021

59.9









7



021

59.6









8

Колонна в осях E-3



021,2

58.7

54.3

60,1

56.614



В40

9



022

54.2









10



023,2

50.1









11

Среднее значение





57.55

61.0366





12

Коэффициент Кс









0.942



Узел соединения стеновой панели и колонны каркаса
Узел соединения стеновой панели и колонны каркаса

Заключение по обследованию технического состояния объекта

1. Адрес объекта.

...

2. Время проведения обследования.

Октябрь 2018 года

3. Организация, проводившая обследование.

ООО «ИнРегионГрупп»

4. Статус объекта (памятник архитектуры, исторический памятник и т.д.).

Не является памятником архитектуры и историческим памятником

5. Тип проекта объекта.

До 2018г. типовой проект, после 2018г. индивидуальный проект.

6. Проектная организация, проектировавшая объект.

До 2018г не установлено. После 2018г ООО «СтройПроект».

7. Строительная организация, возводившая объект.

Не установлено

8. Год возведения объекта.

Реконструкция здания произведена в 2018году.

9. Год и характер выполнения последнего капитального ремонта здания.

2018г.

10. Собственник объекта.

Индивидуальный предприниматель ..., свидетельство о государственной регистрации ..., выдано МИ МНС России № 46 по г. Москве 24.09.2004 г.

11. Форма собственности объекта.

Частная

12. Конструкционный тип объекта.

Конструктивно, здание выполнено по каркасной схеме с железобетонными колоннами до отметки +2.260м в осях 1-14/Г и 1-14/E и +.2.600 в осях 2-3/Д/Е-Г/Е и стальным каркасом состоящим из следующих элементов:

  • колонн из горячекатаных профилей;
  • стропильных ферм покрытия из горячекатаных профилей;
  • прогонов из профилей гнутых замкнутых по стропильным балкам покрытия;
  • системы вертикальных и горизонтальных связей.

13. Число этажей.

1 этаж с антресолью

14. Период основного тона собственных колебаний (вдоль продольной и поперечной осей).

1-ая форма колебаний:

Круг.частота (рад/c) 4.168

Частота 0.663ГЦ

Период 1.508с

15. Крен объекта (вдоль продольной и поперечной осей).

Отсутствует

16. Установленная категория технического состояния объекта.

Фундамент - работоспособное.

Колонны - работоспособное.

Графические материалы

Конструкция колонн и фундаментов в осях Г/Д-1/3 и Д/Е-1/3
Конструкция колонн и фундаментов в осях Г/Д-1/3 и Д/Е-1/3
Конструкция колонн и фундаментов в осях Г-4/14 и E-4/14
Конструкция колонн и фундаментов в осях
Г-4/14 и E-4/14
Сечения А-А и Б-Б
Сечения А-А и Б-Б
Расчетная схема
Расчетная схема
Расчетная схема
Расчетная схема
Расчетная схема
Расчетная схема
Расчетная схема
Расчетная схема
