Содержание

  1. Введение
  2. Характеристика объекта
  3. Обследование стен здания
  4. Ведомость дефектов и повреждений, по результатам визуального обследования
  5. Результаты поверочных расчетов
  6. Оценка технического состояния конструкций и сравнение с требованиями нормативных документов
  7. Выводы
  8. Заключение
  9. Фотофиксация объекта

Введение

1.

Основание для проведения обследования.

Договор №...

2.

Заказчик обследования.

...



3.



Исполнители обследования.



ООО «ИнРегионГрупп»

4.

Время проведения обследования.

Работы по инженерно-техническому обследованию стен произведены ...

5.

Объект обследования.

Наружные кирпичные стены строящегося здания.

6.

Элементы, подлежащие обследованию.

Согласно техническому заданию выполнялось визуальное и детальное (инструментальное) обследование, объектами технического обследования являлись:

  • Кирпичные стен 1-го этажа;

7.

Цель обследования.

Целью работ технического обследования является определение качества выполненных работ по возведению кладки стен здания и качество применённых материалов в кладке.

В состав отчета, по итогам обследования технического состояния объекта, вошли:

  1. Оценка технического состояния (категория технического состояния) конструкции;
  2. Указание наиболее вероятных причин появления дефектов и повреждений в конструкциях (при наличии);
  3. Рекомендации по восстановлению или усилению конструкций;
  4. Составление ведомости дефектов;
  5. Результаты инструментальных замеров прочности материалов;
  6. Результаты лабораторного контроля прочности кирпича;
  7. Поверочный расчёт кирпичной кладки наружных стен.

8.

Выполненный комплекс работ.

1. Подготовка к проведению обследования.

Произведен анализ проектной документации.

2. Работы на объекте

В соответствии с СП 13-102-2003 на объекте были произведены работы по сплошному обследованию конструкции стены.

Выполнен неразрушающий контроль прочности кирпича и раствора строительных конструкций в 30-ти точках по ГОСТ 17624-87в кладке и произведён отбор кирпича для исследования в лаборатории, в количестве 10шт.

9.

Инструментальное обеспечение обследования, методика проведения испытаний.

Съемка геометрических параметров и прочностных характеристик конструкций выполнена приборами:

  1. 5-ти метровой рулеткой измерительной металлической РГ-5 ГОСТ 7502-80;
  2. Ультразвуковой тестер бетона УКС-МГ4;
  3. Дальномер CONDTROL Mettro 100 Pro;

10.

Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

Все работы выполнены в соответствии с ГОСТ Р 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». Настоящие стандарты и правила предназначены для применения в строительстве при проведении обследований и мониторинга технического состояния зданий и сооружений, при разработке заданий на проектирование и разработке проектной документации, и не устанавливают требований к проектированию мероприятий по устранению выявленных недостатков в грунтовых массивах, конструкциях, их элементах и соединениях, а также к проектированию мероприятий по восстановлению, усилению и капитальному ремонту объекта.

Классификация технического состояния конструкций приведена в соответствии с ГОСТ Р 31937-2011, для оценки технического состояния предусмотрено четыре категории характеризующее состояние конструкций здания:

Нормативное техническое состояние: Категория технического состояния, при котором количественные и качественные значения параметров всех критериев оценки технического состояния строительных конструкций зданий и сооружений, включая состояние грунтов основания, соответствуют установленным в проектной документации значениям с учетом пределов их изменения.

Работоспособное техническое состояние: Категория технического состояния, при которой некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях эксплуатации не приводят к нарушению работоспособности, и необходимая несущая способность конструкций и грунтов основания, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно-работоспособное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).

Аварийное состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения и (или) характеризующаяся кренами, которые могут вызвать потерю устойчивости объекта.

Общий вид строящегося здания

Общий вид строящегося здания

Характеристика объекта

1. Назначение существующего здания.

Административно-бытовое.

2. Год постройки здания.

Строящееся здание. На момент проведения исследований возведены стены 1-го этажа

3. Климатические данные района строительства.

Расчётная температура наружного воздуха:

  • средняя, наиболее холодной пятидневки (0.92), минус 28°С.
  • средняя, наиболее холодной пятидневки(0.98), минус 30°С.
  • средняя, наиболее холодных суток (0.92), минус 32°С.
  • средняя, наиболее холодных суток (0.98), минус 36°С.

Зона влажности района строительства, согласно СНиП 23-02-2003, нормальная.

Согласно СП 20.13330.2011 здание расположено в III снеговом районе, с весом снегового покрова на 1м2 горизонтальной поверхности земли равным 1,8кПа. Нормативная среднемесячная температура января -10°С.

Нормативное значение ветрового давления для I района составляет 0,23 кПа.

Нормативная глубина промерзания грунта, согласно Пособию к СНиП 2.02.01-83*, принимается h0=1,7 м.

4. Уровень ответственности.

Нормальный ¾ 2 уровень ответственности.

Величина вертикальных швов кладки

Величина вертикальных швов кладки

Обследование стен здания

1. Конструкция наружных и внутренних стен.

Стены здания кирпичные. Наружные продольные стены толщиной 380мм.

Армирование кладки выполнено из сеток 4Вр1-50 в узлах пересечения продольных и поперечных стен здания, на отметках +1.00 +2.00 +3.00 и соответствует проекту.

Перевязка кладка выполнена одним тычковым рядом, через 5-6 рядов, что соответствует п9.1.1 СП70 13330 2012.

2. Наружное оформление (наличие штукатурки, облицовка плитками, кладка в пустошовку, кладка с расшивкой швов и пр.).

На момент обследования отделка не выполнены.

3. Материалы стен, столбцов, качество бетона, металла и т.п. (горизонтальность рядов кладки, толщина швов, полнота заполнения швов раствором. Тщательность перевязки рядов кладки, однородность бетона и отсутствие его сортировки, связь инертного заполнителя с цементным камнем и т.п.)

Кирпичная кладка выполнена из кирпича глиняного полнотелого, на цементно-песчаном растворе.

Кирпич, применённый для возведения кладки, не соответствует ГОСТ 530-2012 по марке на изгиб, также в кирпиче имеются вертикальные трещины.

При проведении обследования зафиксированы дефекты, допущенные при возведении кладки:

  • Зафиксировано повсеместное превышение толщины растворных швов кладки как горизонтальных и так вертикальных. Превышение предельно допустимых отклонений более нормативного значения в 2мм (от нормативной величины в12мм горизонтальных и 10мм вертикальных швов).
  • В осях 1/7-В толщина горизонтальных растворных швов 20-25мм, толщина вертикальных швов 18-20мм.
  • В осях 7/8-А/В толщина горизонтальных растворных швов до 25 мм, толщина вертикальных швов 15-25мм (максимальное значение 45мм).
  • Местами не заполнены вертикальные швы кладки, трещины на стыке кирпича и раствора вследствие усадки.
  • Повсеместно зафиксированы вертикальные трещины в кирпиче, без распространения на растворные швы.

4. Перемычки.

На момент обследования перемычки не выполнены.

5. Показатели прочности кирпичной кладки.

По результатам лабораторного контроля прочности кирпич соответствует марке М125 на сжатие и М75 на растяжение (кирпич без дефектов в виде трещин, прочность кирпича с дефектами в виде трещин значительно снижена).

Прочность цементно-песчаного раствора – 11,5 МПа, что соответствует марке М100.

Расчётное сопротивление кладки из глиняного кирпича сжатию, по СНиП II-22-81*, равно 2.03МПа.

6. Классификация дефектов кирпичной кладки, выявленных при обследовании.





Классификация дефектов произведена в соответствии с «Рекомендациями по обследованию и оценке технического состояния крупнопанельных и каменных зданий». Для определения несущей способности кладки, в соответствии с п.4.2 данных рекомендаций, установлен понижающий коэффициент технического состояния кладки.

В соответствии с таблицей 4 данных рекомендаций, предусмотрен коэффициент снижения несущей способности кладки, в которой имеются дефекты, допущенные при выполнении С.М.Р, в виде отсутствия заполнения раствором вертикальных швов, который равняется 0.9.

В соответствии с таблицей 5 при наличии трещин в отдельных кирпичах, не пересекающих ряды кладки, коэффициент равняется 1.

Снижение несущей способности с использованием понижающего коэффициента составит 11%.

В соответствии с таблицей 8 данных рекомендаций, при снижении несущей способности до 15% степень повреждения кладки считается как слабое. В связи с наличием повсеместно вертикальных трещин в кирпичах, а также трещин между кирпичом и раствором, необходимо произвести усиление кладки.

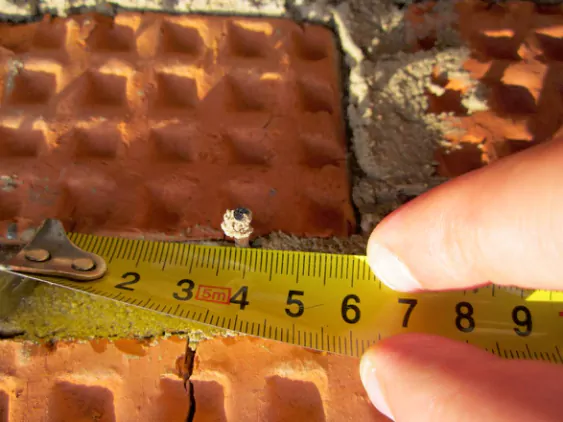

Величина вертикальных растворных швов

Величина вертикальных растворных швов

Ведомость дефектов и повреждений, по результатам визуального обследования



Конструкция



Место дефекта



Дефект или повреждение



Объём дефекта



Возможные причины

Возникновения дефектов



Мероприятия по устранению дефектов

Стены

В/1-8.

А/В-1,

А/В-7

А/В-8

Отдельные трещины в кирпичах,

увеличенная толщина растворных швов,

отсутствие заполнения швов раствором до глубины 60мм (локально на отдельных участках).

84.22 м3

Некачественно-выполненные работы по возведению кладки.

Использование кирпича, не соответствующего ГОСТ 540-2012.

Усиление кладки, путём закладки арматурных стержней Вр-4 в кладку.

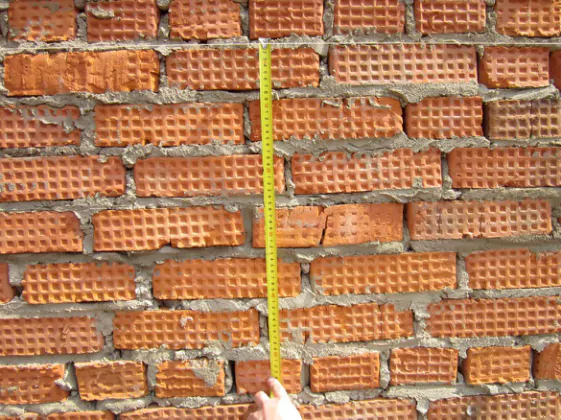

Завышенная величина растворных шов

Завышенная величина растворных шов

Результаты поверочных расчетов

Расчёт произведен в соответствии с «Пособием по проектированию каменных и армокаменных конструкций». Вследствие наличия дефектов в кладке, в виде завышенной толщины растворных швов и отсутствия заполнения раствором швов, применён понижающий коэффициент 0.9.

Нагрузки на кладку собраны на основании предоставленного проекта реконструкции здания склада №1 СК/ПР/2012 ООО «Элит Проект».

Расчёт выполнен для наиболее загруженной наружной стены, на отметке 0.000м, в осях В1/7.

По результатам проведённых поверочных расчётов установлено, что несущая способность кладки, с учётом понижающего коэффициента 0.9, составит 17.2т/м.п и достаточная для восприятия проектной нагрузки от веса вышележащего этажа 11.2т/м.п (при загружении кирпичной кладки проектной нагрузкой и собственным весом стены 1-го этажа использование несущей способности составит 59% от максимального значения в 100%).

Завышенная величина растворных шов

Завышенная величина растворных шов

Оценка технического состояния конструкций и сравнение с требованиями нормативных документов

Наименование конструкции

Техническое состояние



Мероприятия для обеспечения нормальной эксплуатации



Кирпичная кладка стен

Ограниченно-работоспособное, по ГОСТ 31937-2011.

Усиление путём устройства армирования в кладке.

Не заполненные вертикальные швы

Не заполненные вертикальные швы

Выводы

В результате проведенного детального обследования технического состояния, и поверочных расчётов стены в осях 1/7-В можно сделать следующие выводы:

  1. Кирпичная кладка стен выполнена из полнотелого глиняного кирпича на цементно-песчаном растворе. Прочность кирпича на сжатие составляет М125, на изгиб М75. Расчётное сопротивление кладки сжатию составляет 2.03МПа.
  2. Кирпичная кладка выполнена толщиной 380мм. Перевязка рядов тычковыми кирпичами произведена через 5-6рядов кладки, что соответствует СП70 13330 2012. Армирование кладки выполнено из сетки 4Вр1-50, в узлах пересечения продольных и поперечных стен здания, на отметках +1.00 +2.00 +3.00, и соответствует проекту.
  3. При возведении кладки допущены дефекты в виде завышенной величины растворных швов (в среднем 20-25мм), что превышает допустимое значения в СП70 13330 2012 в 14мм и 12мм, с учётом предельно допустимых отклонений, незаполненных раствором вертикальных швов глубиной до 60мм, горизонтальных трещин на стыке кирпича и раствора вследствие усадки раствора, вертикальных трещины в отдельных кирпичах, не пересекающие растворные швы.
  4. По результатам лабораторного испытания кирпича установлено, что кирпич соответствует марки М125 при сжатии и М75 при изгибе. При визуальном осмотре кирпичей установлено наличие вертикальных трещин на боковых гранях кирпича.
  5. C учетом выявленных дефектов в кирпичной кладке и лабораторного испытания 10-ти образцов кирпичей произведён поверочный расчёт кирпичной кладки на восприятие проектной нагрузки от вышележащего этажа и собственного веса кладки, с учётом понижающего коэффициента 0.9. По результатам поверочного расчёта кладки установлено, что несущая способность кладки снижена на 11%, но достаточна для восприятия эксплуатационных нагрузок. Использование несущей способности составит 59%.
  6. Вследствие применения в кладке кирпича с наличием вертикальных трещин и завышенной величины растворных швов, для недопущения развития трещин по швам кладки в процессе эксплуатации и снижения несущей способности необходимо произвести усиление кладки путем устройства армирования кладки продольными и поперечными стержнями марки 4Вр1.
  7. Техническое состояние кладки, в связи с наличием в ней дефектов, соответствует ограниченно-работоспособному состоянию.
Завышенная толщина растворных швов. Трещины в кирпиче. Расслоение кладки в виде горизонтальных трещин между раствором и кирпичом.

Завышенная толщина растворных швов. Трещины в кирпиче. Расслоение кладки в виде горизонтальных трещин между раствором и кирпичом.

Заключение

Дальнейшая эксплуатация кирпичной кладки допускается при условии выполнения п.8.6 Технического отчёта

Фотофиксация объекта

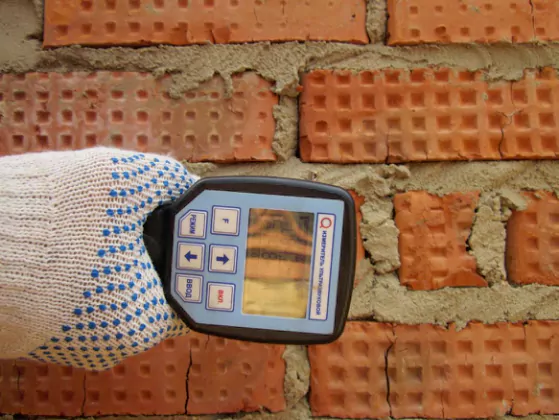

Определение прочности кирпича ультразвуком

Определение прочности кирпича ультразвуком

Перевязка рядов тычковыми рядами

Перевязка рядов тычковыми рядами

Армирование кладки в местах пересечения стен

Армирование кладки в местах пересечения стен
