Содержание

  1. Введение
  2. Краткая характеристика объекта исследования
  3. Результат обследования фундамента
  4. Выводы и рекомендации
  5. Результаты испытаний прочности бетона
  6. Графические материалы
  7. Документация, предоставленная заказчиком. План на отм. 0.000.
  8. Фотофиксация

Введение

1.

Основание для проведения обследования.

Договор №... от ...

2.

Заказчик обследования.

...

3.

Исполнители обследования.

ООО «ИнРегиоГрупп».

4.

Время проведения обследования.

Работы по обследованию произведены в июне 2020г.

5.

Объект обследования.

Столбчатые фундаменты металлических колонн, расположенные по адресу: ...

6.

Элементы, подлежащие обследованию.

Согласно техническому заданию, выполнялось визуальное и инструментальное обследование столбчатых фундаментов.

7.

Цель обследования.

Проведение технического обследования столбчатых фундаментов, на предмет определения технического состояния, прочностных характеристик и геометрических размеров, для проведения дальнейшей реконструкции.

8.

Выполненный комплекс работ.

Выполнен детальный неразрушающий контроль прочности бетона строительных конструкций по ГОСТ 18105-2010 и ГОСТ 17624-87 и ГОСТ 22690.

Произведена проходка шурфам. Произведён осмотр технического состояния фундаментов. Выполнены обмеры и определены фактические геометрические размеры фундамента в отрытых шурфах. Произведён осмотр конструкций на предмет наличия дефектов. Выполнено испытание прочности бетона неразрушающими приборами контроля.

По результатам обследования составлено заключение о техническом состоянии стен здания, включающее в себя:

  • техническую характеристику объекта обследования;
  • результаты обследования фундаментов;
  • выводы и рекомендации по результатам обследования;
  • материалы фотофиксации;
  • графически материалы.



9.

Инструментальное обеспечение обследования, методика проведения испытаний.

Съёмка геометрических параметров и прочностных характеристик конструкций выполнена приборами:

  • 5-метровой рулеткой измерительной металлической.
  • Ультразвуковой тестер бетона УКС-МГ4.
  • Металлоискатель Bosh.
  • Прибор ПОС-50МГ4 (отрыв со скалыванием).



10.

Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

Предоставленная документация:

  • План фундаментов.
  • Техническое заключение по результатам обследования технического состояния строительных конструкций.
  • Чертежи проекта «Реконструкция корпуса №318а».

Все работы выполнены в соответствии с ГОСТ Р 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». Настоящие стандарты и правила предназначены для применения в строительстве при проведении обследований и мониторинга технического состояния зданий и сооружений, при разработке заданий на проектирование и разработке проектной документации, и не устанавливают требований к проектированию мероприятий по устранению выявленных недостатков в грунтовых массивах, конструкциях, их элементах и соединениях, а также к проектированию мероприятий по восстановлению, усилению и капитальному ремонту объекта.

Классификация технического состояния конструкций приведена в соответствии с ГОСТ Р 31937-2011, для оценки технического состояния предусмотрено четыре категории, характеризующие состояние конструкций здания:

Нормативное техническое состояние: Категория технического состояния, при котором количественные и качественные значения параметров всех критериев оценки технического состояния строительных конструкций зданий и сооружений, включая состояние грунтов основания, соответствуют установленным в проектной документации значениям, с учетом пределов их изменения.

Работоспособное техническое состояние: Категория технического состояния, при которой некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях эксплуатации не приводят к нарушению работоспособности, и необходимая несущая способность конструкций и грунтов основания, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно-работоспособное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).

Аварийное состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения и (или) характеризующаяся кренами, которые могут вызвать потерю устойчивости объекта.

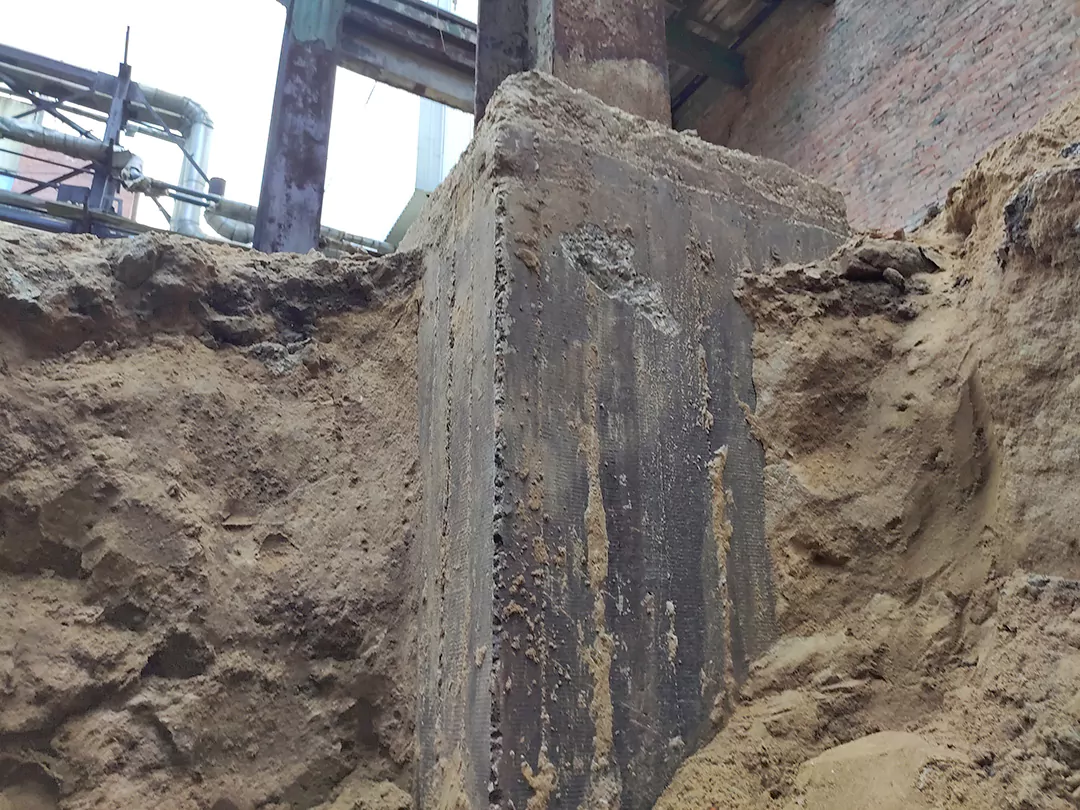

Общий вид обследуемого столбчатого фундамента
Общий вид обследуемого столбчатого фундамента

Краткая характеристика объекта исследования

1. Назначение.

Производственное здание.

2. Конструктивная схема.

Каркасная, на столбчатых фундаментах.

3. Количество этажей. Наличие подвала.

Подвальные помещения не предусмотрены. Несущие конструкции демонтированы.

4. Год постройки, надстройки и последнего капитального ремонта.

Кап. ремонт не производился.

5. Проектный класс бетона.

Проект не предоставлен.

6. Cтены.

В обследуемом объёме отсутствуют.

7. Внутренние опоры для перекрытий.

Металлические колонны, в обследуемом объёме, частично, демонтированы.

8. Гидроизоляция.

Вертикальная обмазочная гидроизоляция.

Результат обследования фундамента

1. Количество выполненных шурфов для проведения обследования.

2 шурфа. Обследовались фундаменты колонн в осях Б-14 и В-15.

2. Конструкция и материалы цоколя и фундамента.

Обследуемые фундаменты под колонны железобетонные столбчатые, выполненные с расширением в основании. Наверху устроена набетонка.

Схемы конструкции фундаментов, по результатам обмеров в отрытых шурфах, в приложении №3.

3. Глубина залегания:

  • от земли : ~2,6 - 2,7м.
  • от пола подвала: -

4. Описание материалов: вид раствора, вид крупного заполнителя в бетоне и т.д.

Тяжёлый бетон на щебне.

5. Горизонтальная и вертикальная гидроизоляция.

Имеется вертикальная обмазочная гидроизоляция.

6. Показатели влажности. Наличие сырости.

Фундаменты имеют повышенную влажность из-за нахождения без эксплуатации, без укрытия и инженерной защиты, под воздействием атмосферных осадков.

В соответствии с ГОСТ 313840-2008 таблица А1 Индекс эксплуатации на период обследования соответствует ХС2 – влажная среда.

7. Дефекты, выявленные при обследовании.

Дефектов в виде деформационных трещин, коррозии бетона и отслоения защитного слоя бетона, вследствие коррозии арматуры, в отрытых шурфах, не зафиксировано.

Обмазочная гидроизоляция утратила свои свойства и не функционирует, вследствие исчерпания срока службы.

Техническое состояние столбчатых фундаментов оценивается как работоспособное.

8. Показатели прочности.

Выполнен ультразвуковой контроль прочности бетона и испытания прибором «отрыв со скалыванием».

Столбчатый фундамент в осях Б-14.

  • Средняя прочность бетона 42МПа.

Столбчатый фундамент в осях в осях В-15.

  • Средняя прочность бетона 41МПа.

По результатам измерений ультразвуковым дефектоскопом установлено, что прочность бетона однородна, следов коррозии бетона, микротрещин не зафиксировано.

9. Техническое состоянии фундаментов и стен цоколя.

Техническое состояние фундаментов здания можно оценивать как работоспособное.

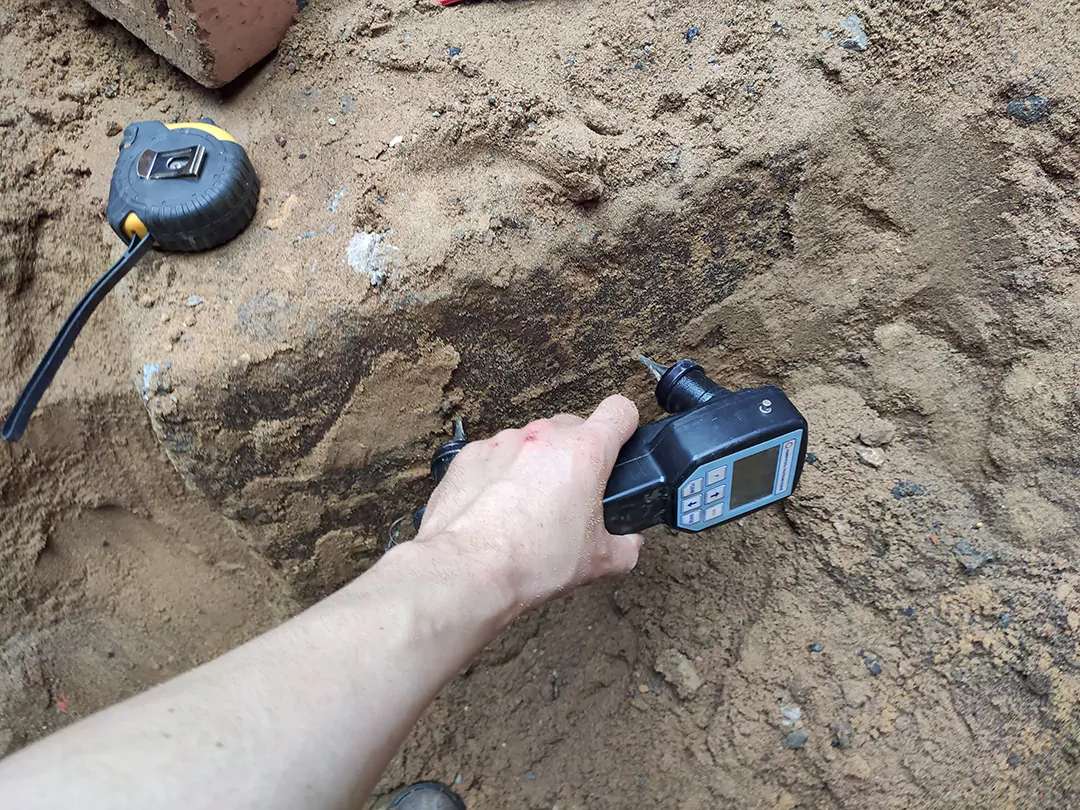

Испытание прочности бетона методом «отрыва со скалыванием»
Испытание прочности бетона методом «отрыва со скалыванием»

Выводы и рекомендации

На основании проведённого технического обследования объекта конструкций фундаментов столбчатых колонн по адресу: ..., можно сделать следующие выводы:

  1. Столбчатые фундаменты являются основаниями металлических колонн производственного здания. На момент проведения обследования металлические колонны и конструктивные элементы частично демонтированы, ведётся процесс реконструкции.
  2. На момент проведения обследования обмазочная гидроизоляция утратила свои свойства и железобетонные конструкции имеют повышенную влажность из-за нахождения без эксплуатации, без укрытия и инженерной защиты, под воздействием атмосферных осадков. Грунтовые воды, в отрытых шурфах, не зафиксированы.
  3. Техническое состояние столбчатых фундаментов оценивается как работоспособное.
  4. Дефектов в виде деформационных трещин, коррозии бетона и отслоения защитного слоя бетона, вследствие коррозии арматуры, в отрытых шурфах не зафиксировано.
  5. Среднестатистическая прочность бетона столбчатых фундаментов, по результатам испытаний неразрушающими методами контроля, соответствует классу бетона В30.

Результаты испытаний прочности бетона

Наименование конструкции. Место измерения. Проектный класс бетона.

Возраст бетона (на момент проведения испытания)

Прочность бетона по результатам у.з. контроля, МПа

Результаты проверки прочности бетона метод отрыва со скалыванием. МПа/кН

Средняя прочность бетона, конструкции, МПа

Класс бетона по результатам испытаний

1

Столбчатый фундамент в осях в осях Б-14.

Более 20 лет

48.2

43,9

47,1

44,6

46.0

41,6

41,0

42,6

42,64

42

В30

2

Столбчатый фундамент в осях в осях В-15

Более 20 лет

48,6

49

41,3

33,0

51,3

43,3

45,7

49,8

48,6

40

41

47,9

46,7

38,5

48,2

53,4

48,6

41,8

41,78

41

В30

Графические материалы

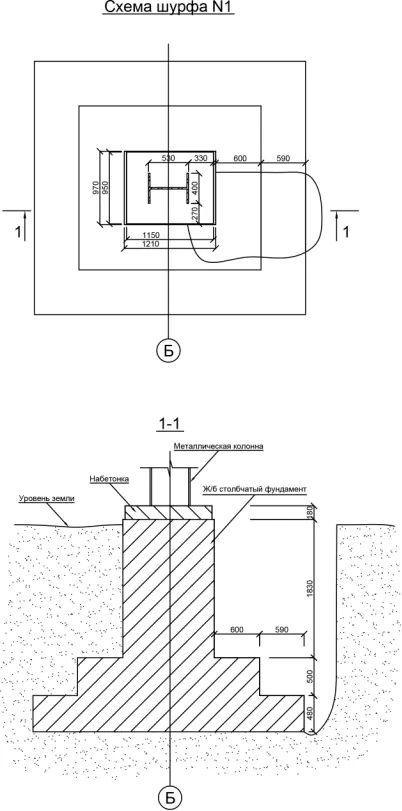

Схема шурфа N1
Схема шурфа N1

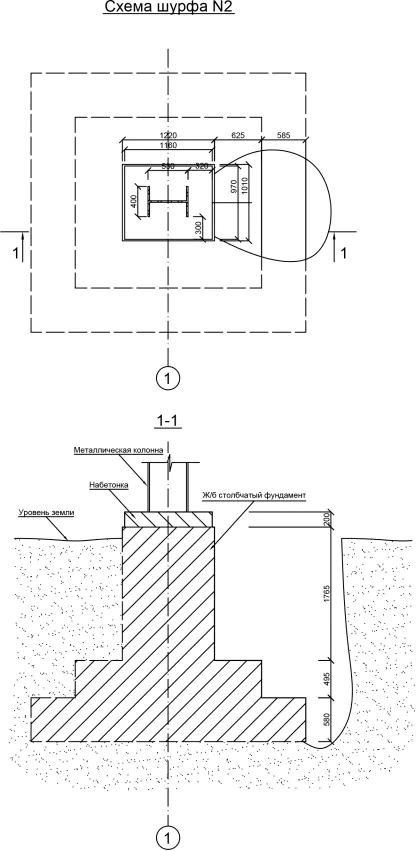

Схема шурфа N2
Схема шурфа N2

Документация, предоставленная заказчиком. План на отм. 0.000.

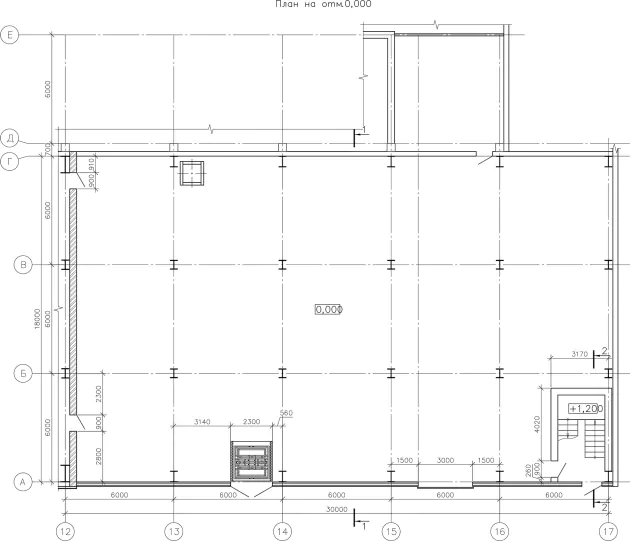

План на отм. 0.000
План на отм. 0.000

Фотофиксация

Испытание прочности бетона УЗК прибором
Испытание прочности бетона УЗК прибором

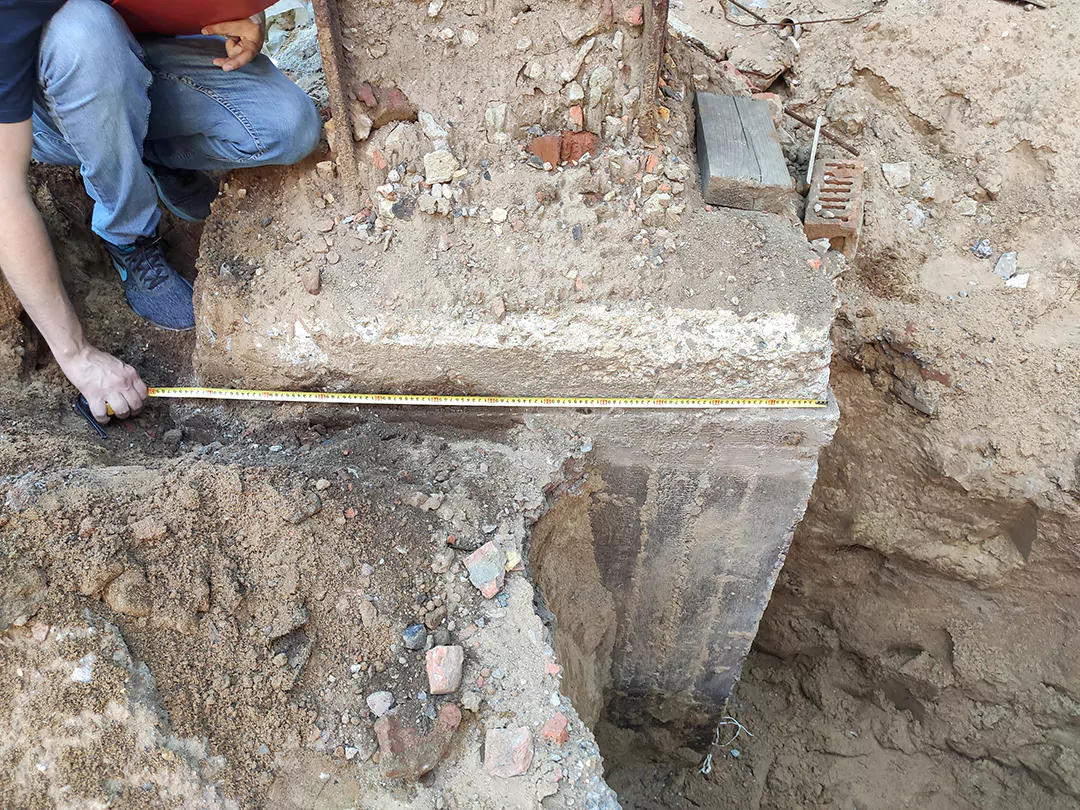

Измерение геометрических размеров фундамента
Измерение геометрических размеров фундамента

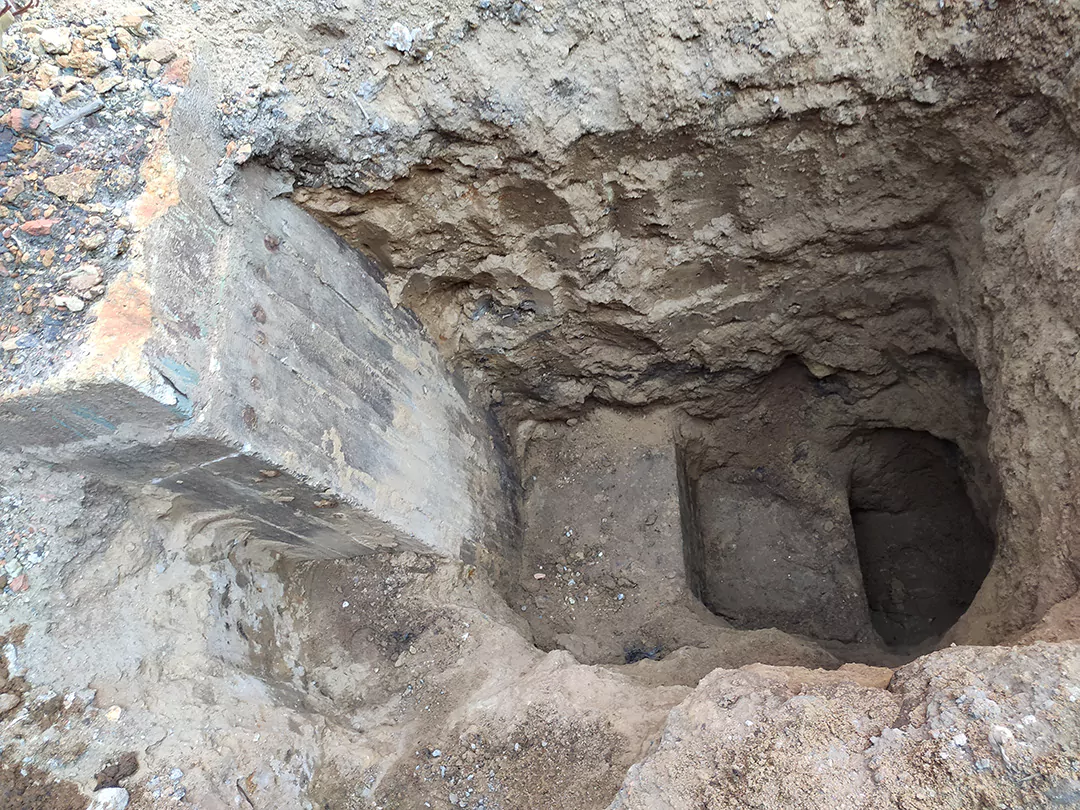

Общий вид обследуемого столбчатого фундамента
Общий вид обследуемого столбчатого фундамента
