Инструментальное обследование прочности бетона фундаментов

Инструментальное обследование прочности бетона фундаментов
Инструментальное обследование прочности бетона фундаментов

Содержание

  1. Введение
  2. Характеристика объекта
  3. Результаты инструментальных исследований
  4. Выводы
  5. Фотофиксация объекта

Введение

1.

Основание для проведения обследования.

Договор №...

2.

Заказчик обследования.

...

3.

Исполнители обследования.

ООО «ИнРегионГрупп».

4.

Время проведения обследования.

Работы по испытанию бетона в конструкции произведены ...

5.

Объект обследования.

Строящийся производственный корпус.

6.

Элементы, подлежащие обследованию.

Согласно техническому заданию выполнялось определение прочности бетона ультразвуковым методом, в соответствии с ГОСТ 18105-2010, и методом отрыва со скалыванием. Объектами исследования являлись:

  • Десять фундаментов под технологическое оборудование.

7.

Цель обследования.

Проведение испытаний неразрушающими методами контроля прочности бетона возведённых к моменту испытаний конструкций, в возрасте до 28 суток и более 28 суток, в соответствии с ГОСТ 18105-2010 и ГОСТ 17624-87, ГОСТ 22690.

8.

Выполненный комплекс работ.

1. Подготовка к проведению обследования.

Произведен анализ проектной документации.

2. Работы на объекте

Выполнен неразрушающий контроль прочности бетона строительных конструкций в 31-й точке по ГОСТ 18105-2010 и ГОСТ 17624-87.

9.

Инструментальное обеспечение обследования, методика проведения испытаний.

Приборы для проведения испытаний:

  • Ультразвуковой тестер бетона УКС-МГ4, свидетельство о поверке №2990, действительно до 28января 2015г.;
  • Измеритель прочности бетона ПОС-50 МГ4.О, свидетельство о поверке №4842, действительно до 01 апреля 2015г.

Температура наружного воздуха на момент испытаний +26оС.Температура поверхности бетона: +25о С.

Проектный класс бетона конструкций-В25.

Условия твердения: естественное.

10.

Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

Лист рабочего проектаВП-554-2012-088-2;08-КЖ, схема расположения фундаментов оборудования на отм. 0.000.

Характеристика объекта

1. Назначение существующего здания.

Производственный корпус комплекса по производству криогенной техники ОАО «...» в Московской области,...

2. Год постройки здания.

В стадии строительства. На момент проведения исследований возведены монолитные ж/б фундаменты под технологическое оборудование. Испытание произведены в возрасте бетона до 28 суток и более 28 суток.

Результаты инструментальных исследований

Наименование конструкции. Место измерения. Проектный класс бетона.

Возраст бетона (на момент проведения испытания).

Результаты измерения времени ультразвуковым методом.

Результаты проверки прочности бетона метод отрыва со скалыванием. МПа/кН.

Прочность бетона, конструкции, МПа.

Класс бетона по результатам испытаний, % набора проектной прочности.





Время T, мкс

ПрочностьR, МПа

Средняя прочность Rср, МПа





1.

Фундамент под грузовой подъемник.

В осях

Д-Г/26-27.

Класс В25.

18 суток

037,3















17,38/10,23

















17.38















В15/53%



036,0

040,7

035,9

037,7

038,9

040,1

039,0

039,2

2.

Фундамент под автоматизированный склад.

В осях

Д-Г/26-27.

Класс В20.

более 28 суток

034,6







21,13/12,43





21,32/12,54

















21.25/12.485













21.25













В15/81.14%

034,7

034,1

032,2

035,1

033,7

3

Фундамент ФМ-2.

В осях Г-Д/4.

Класс В15.

более 28 суток

036,3







24,44/14,38









24.44







В15/107.3%

035,7

037,6

036,7

038,3

038,6

036,8

037,5

036,2

4.

Фундамент ФМ-1(а).

В осях Г/2.

Класс В25.

Более 28 суток

032,9





21,61/12,71

18,64/10,61

19,22/11,31











19.82/11.54







19.82









В15/60.5%

035,6

035,1

040,4

039,9

034,7

034,3

038,7

5.

Фундамент ФМ-1(б).

В осях В-Г/1.

Класс В25.

Более 28 суток

031,2





32,51/19,13



32,20/18,94









32.35/19.035









32.35









В25/98%

031,7

031,4

033,0

034,0

030,7

032,1

030,4





6.

Фундамент ФМ-8.

В осях 22/А1

Класс B15.



Более 28 суток

031,8



16,79/9,88

16,79/9,88

16,79

В12,5/85%

032,8

031,7

031,4

036,2

036,4

037,0

033,2

034,7

7.

Фундамент ФМ-11.

В осях

20-21/Б.

Класс B15.



27 суток

033,6

19,44/11,44

19,44/11,44

19,44

В15/98,9%

032,7

036,7

037,7

037,7

036,6

035,9

033,1

8.

Фундамент ФМ-12.

В осях

22-24/Б.

Класс В15.



28 суток

037,5



15,52/9,13

15,52/9,13

15,52

В15/79%

038,7

037,5

036,0

037,0

042,0

043,5

040,7

036,4

9.

Фундамент

ФМ-13.

В осях

1-6/В-Г.

Класс В20



Более 28 суток

036,1









19,22/11,3

23,59/13,88



21,71/12,77

21.5/12.63

21.5

В15/82,1%

037,2

034,5

035,7

038,3

033,1

033,9

039,3

038,8

10.

Фундамент ФМ-1 (В).

В осях

4-5/Г.

Класс В25.

Более 28 суток

034,0



25,29/14,88







25,78/15,16



25.535/15.02

25.535

В20/77%

032,6

033,1

032,7

034,6

032,7

032,3

032,8

034,6

Выводы

В результате проведенного неразрушающего контроля прочности бетона можно сделать следующий вывод:

  1. Прочность бетона фундаментов в возрасте 28 суток в осях Г/2, 4-5/Г не соответствует проектному классу бетона В25, в осях Д-Г/26-27 и 1/6-В/Г не соответствует проектному классу бетона В20. Прочность бетона в осях 22/24-Б, 22/А1 не соответствует проектному классу В15.
  2. Прочность бетона фундаментов в возрасте 28 суток в осях В-Г/1 соответствует проектному классу бетона В25, в осях Г-Д/4 соответствует проектному классу бетона В15.
  3. Набор прочности бетона фундамента в осях Д-Г/26-27 в возрасте 18 суток составляет 53%, в осях 20/21-Б, в возрасте 27 суток составляет 98% от проектной прочности бетона.
  4. По результатам обследования ультразвуком можно сделать вывод о неоднородности структуры бетона фундаментов в осях Д-Г/26-27 и Г/2.
  5. Для определения несущей способности под проектную и эксплуатационную нагрузки необходимо произвести поверочный расчёт, с учётом п.8.3.5. СП 13-102-2003. На основании результатов поверочных расчётов принять решение о необходимости усиления конструкции фундаментов. Извлечение из СП 13-102-2003:

8.3.5. Фактическая прочность бетона в конструкциях, определенная неразрушающими методами или испытанием отобранных от конструкции образцов, является необходимым фактором для получения расчетных характеристик бетона.

Расчетные и нормативные характеристики бетона определяют согласно разделу 2 СНиП 2.03.01 в зависимости от условного класса бетона по прочности на сжатие. Значение условного класса бетона по прочности на сжатие определяют для тяжелого бетона по формуле, для легкого , где средняя кубиковая прочность бетона в группе однотипных конструкций, в конструкции или отдельной ее зоне, полученная по результатам испытаний неразрушающими методами или испытаниями отобранных из конструкций образцов бетона.

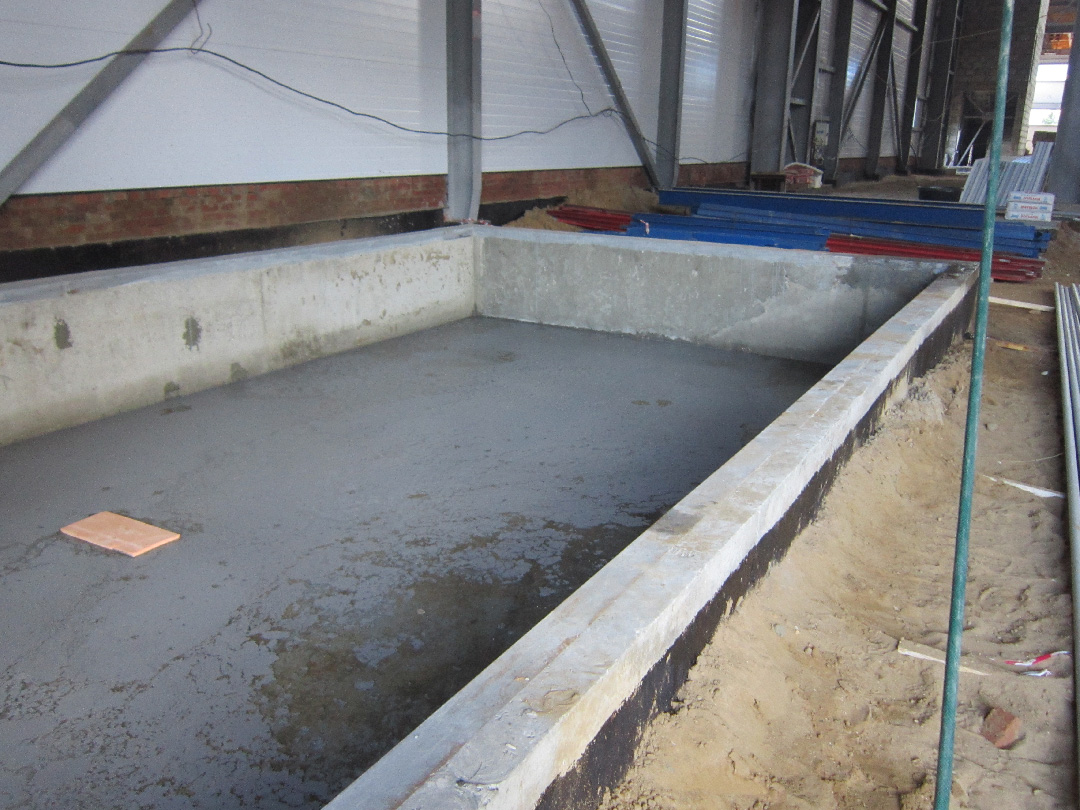

Фотофиксация объекта

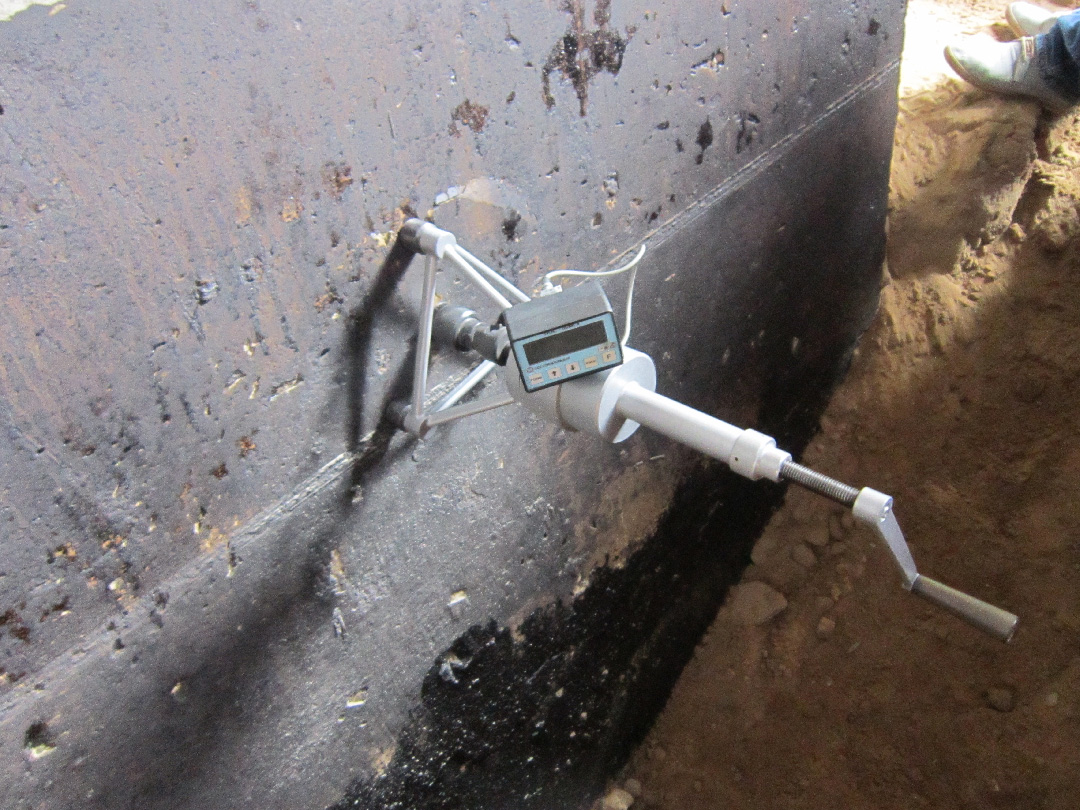

Испытания бетона методом неразрушающего контроля
Испытания бетона методом неразрушающего контроля

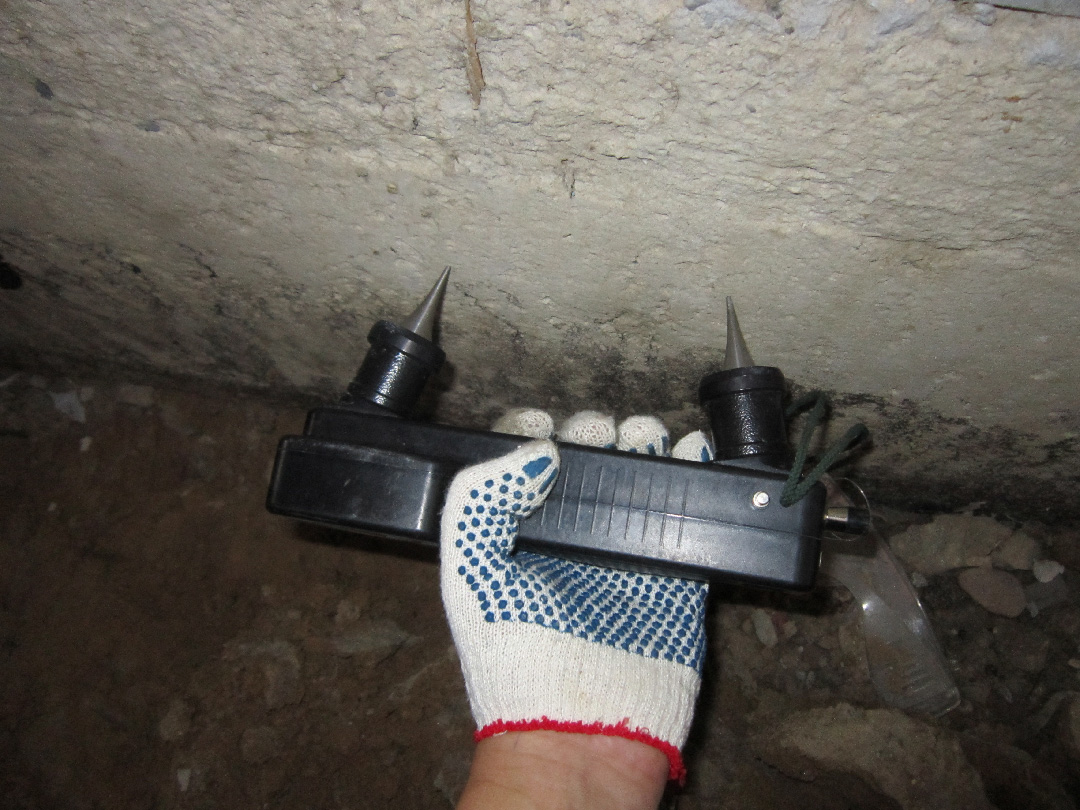

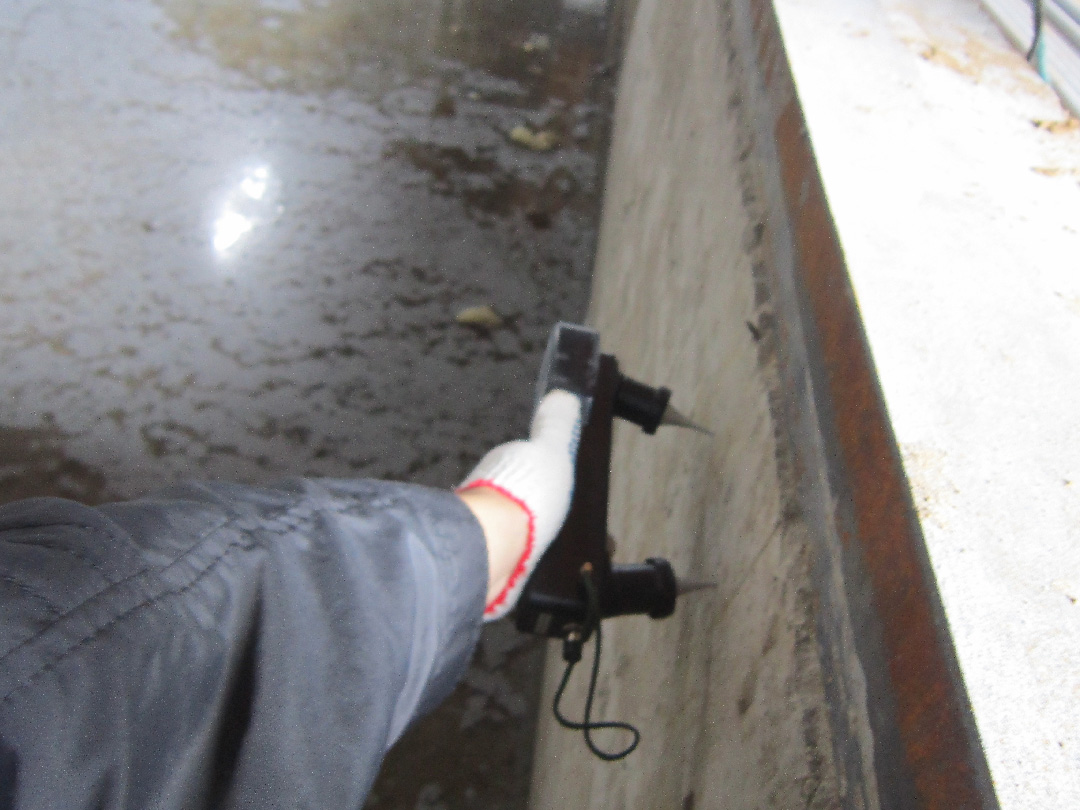

Испытания бетона ультразвуковым методом контроля
Испытания бетона ультразвуковым методом контроля
Испытания бетона ультразвуковым методом контроля
Испытания бетона ультразвуковым методом контроля
