При проведении контроля качества монолитных конструкций, в процессе возведения здания, выполняется проверка прочности бетона, при которой, согласно ГОСТ Р 53231 — 2008, выполняется:

  • Контроль прочности монолитных конструкций осуществляется в два этапа: в промежуточном возрасте (при снятии несущей опалубки; нагружении конструкций, до достижения ими проектной прочности).

При достижении проектного возраста бетонной конструкции в 28 суток. В случае достижения 90% проектной прочности бетона, при испытании в промежуточном возрасте, испытания бетона в проектном возрасте могут не производится.

  • Согласно ГОСТ Р 53231 — 2008 испытания бетона производят по схемам Б, В, Г при контроле в промежуточном и проектном возрасте.

Прочность бетона определяют по результатам испытаний контрольных образцов бетона по ГОСТ 10180 и ГОСТ 28570 или неразрушающими методами по ГОСТ 17624 и ГОСТ 22690.

  • Для определения прочности бетона, предназначенного для возведения монолитных конструкций на строительной площадке, в рамках входного контроля качества продукции, производятся лабораторные испытания контрольных образцов кубиков готовой бетонной смеси. Для более точной оценки прочности бетона рекомендуется применять совместно два метода определения прочности по контрольным образцам (по схеме Б) и неразрушающий контроль прочности бетона на участках возведённых конструкций (по схеме В), либо производится выбуривание контрольных образцов (кернов) из конструкции.

Лабораторный контроль прочности

Для проведения испытаний по контрольным образцам производится отбор не менее 2-х проб из выборочных замесов от каждой партии бетона и не менее 1-й пробы в сутки. От каждой пробы изготавливают серию контрольных образцов. Количество образцов в каждой серии согласно ГОСТ 10180-90 должно быть от 2-х, до 6-ти штук, допустимые размеры образцов- 100х100, 150х150, 200х200. Отобранная бетонная смесь заливается в поверенные формы, соответствующие ГОСТ 22685-89. Через сутки контрольные образцы должны быть извлечены из форм и твердеть в условиях возведения строительной конструкции.

Порядок проведения испытаний

Порядок проведения испытаний при неразрушающим контроле качества в конструкциях. Натурные испытания бетона в конструкциях

Неразрушающий контроль качества бетонных конструкций выполняется в каждом виде монолитных конструкций с числом участков испытания - не менее трёх испытаний на каждую захватку для плоских конструкций (стены, перекрытия, фундаментная плита) и, не менее шести участков испытаний для линейных вертикальных конструкций (колонны, пилоны). Не менее одного участка на 4м длины, или трёх участков на захватку - для линейных горизонтальных конструкций (балки, ригели).

При проведении определения прочности монолитных конструкций в промежуточном возрасте контролируют не менее одной конструкции каждого вида из партии бетона, уложенного в течении суток, или части конструкции в случае её бетонирования в течении, более суток.

Число испытаний в каждом участке определяется в зависимости от применяемого метода неразрушающего контроля прочности бетона, - либо механические методы неразрушающего контроля согласно ГОСТ 22690, либо ультразвукового метода определения прочности бетона, согласно ГОСТ 17624.

При контроле прочности бетона ультразвуковым методом, согласно ГОСТ 17624, на каждом контролируемом участке производят, не менее двух измерений, при поверхностном прозвучивании или одного, при сквозном прозвучивании.

При контроле прочности бетона механическими неразрушающими методами число измерений определяется, согласно таблицы 3 ГОСТ 22690, в зависимости от применяемого метода:

Таблица 3, мм

Наименование метода

Число испытаний на участке

Расстояние между местами испытаний, мм

Расстояние от края конструкции до места испытаний, мм

Толщина конструкции

Упругий отскок

5

30

50

100

Ударный импульс

10

15

50

50

Пластическая деформация

5

30

50

70

Скалывание ребра

2

200

-

170

Отрыв

1

2 диаметра диска

50

50

Отрыв со скалыванием

1

5 глубин вырыва

150

Удвоенная глубина установки анкера

Общее число участков при измерении прочности бетона неразрушающим методом должно быть, не менее 20, число участков при измерении одной конструкции должно быть, не менее 6.

Методы определения прочности бетона при неразрушающем контроле

Для измерения прочности бетона применяются методы измерения прочности, установленные в ГОСТ 22690 Бетоны определение прочности механическими методами неразрушающего контроля и ГОСТ 17524 Бетоны. Ультразвуковой метод определения прочности

Метод отрыва со скалыванием

Метод вырыва реализует нагружение бетона равномерно возрастающим вырывным усилием закрепленного в бетоне на заданной глубине hн анкера определенной формы до отрыва фрагмента бетона или до заданной контрольной нагрузки.

Определение прочности методом ударного импульса по ГОСТ 22690-88

Метод основан на использовании зависимости величины (высоты) отскока условно упругого тела, при ударе его о поверхность бетона, от прочности этого бетона. В результате удара движущейся массы о поверхность бетона происходит перераспределение начальной кинетической энергии таким образом, что одна ее часть поглощается бетоном при проявлении пластических деформаций, а другая часть передается ударной массе в виде реактивной силы, преобразующейся в кинетическую энергию отскока. Чтобы начальная энергия удара распределялась таким образом, масса бетона должна быть бесконечно большой по сравнению с массой ударника, что должно исключить затрату энергии на перемещение бетонной массы. Испытательное оборудование: Измеритель прочности «Beton Pro CONDTROL».

Ультразвуковой метод определения прочности

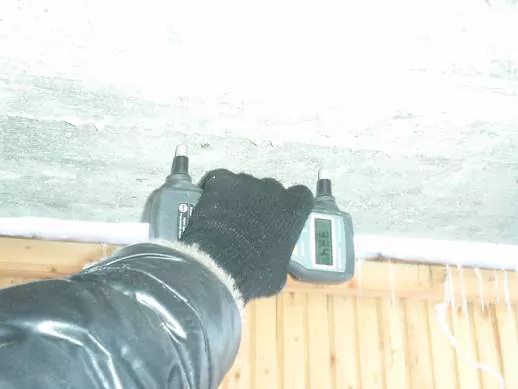

Метод измерения прочности на основании требований ГОСТ 17624-87. Сущность метода заключается в определении прочности бетона на основании градуировочной зависимости, установленной по данным испытания образцов кубиков на прессе.

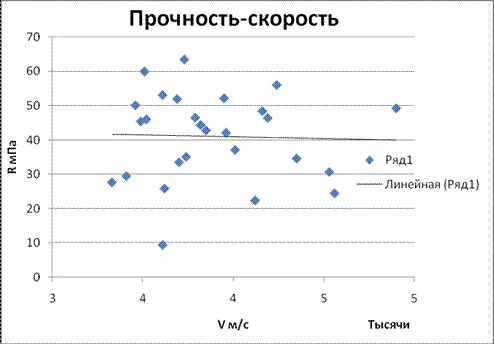

Таблицы градуировочной зависимости
